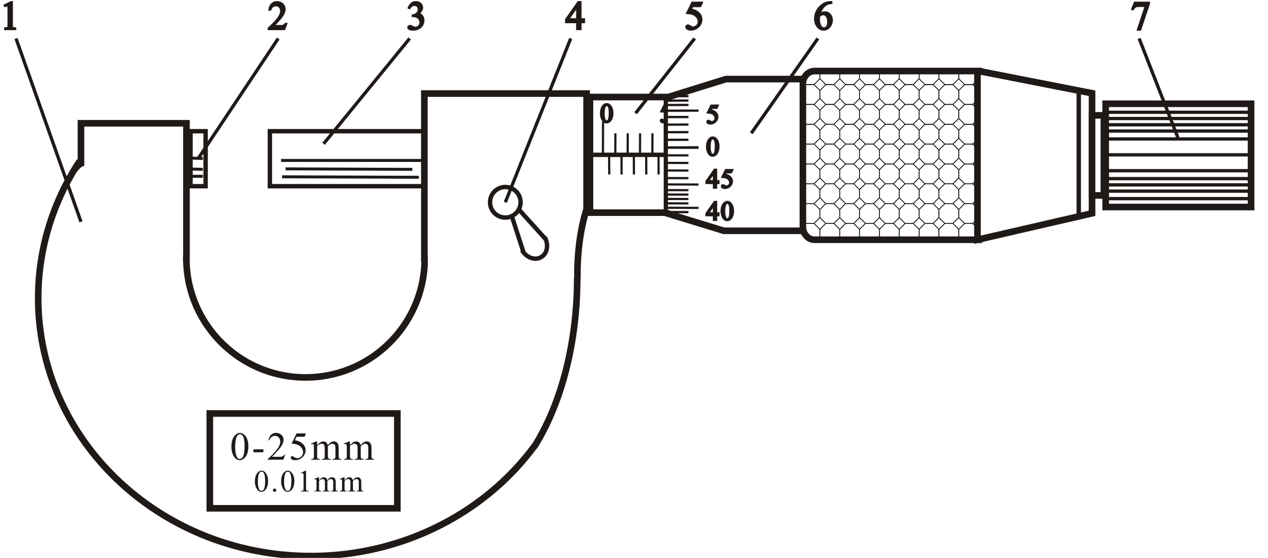

1.尺架; 2.测砧; 3.测微螺杆; 4.锁紧装置; 5.固定套管;6.微分筒; 7.测力装置

（a）测量时，在比较大范围内调节千分尺时，用右手旋转微分筒。当测量面与待测物快接触时，应小心旋转测力装置，使测量面轻轻地和待测物接触，直到发出2-3声“咔咔”的响声后，就可以进行读数。

（b）使用完毕，应使两测量面之间留出一定间隙，可防止因热胀而损坏螺纹，并将螺旋测微计放入量具盒内。

（a）                            （b）                   （c）

待测尺寸=固定套管上读数+微分筒上读数（含估读位）

（a）4.990mm

（b）0+0.012=0.012(mm)        零点读数

（c）-0.5+0.492=-0.008(mm)   零点读数
