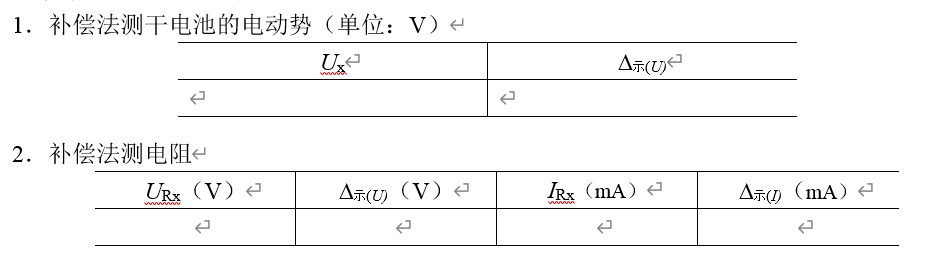

数据记录表格

（1）测量干电池的电动势

1.认识仪器。

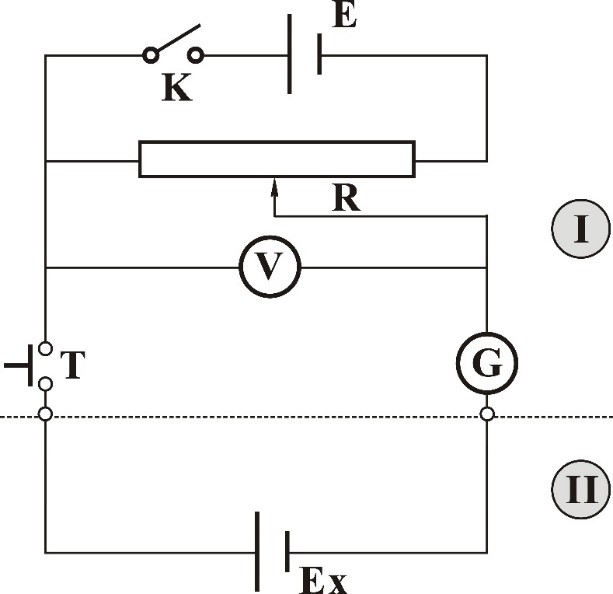

仔细阅读原理图，观察各元器件形态、面板，能将实物与原理图上符号对应起来，并推测各元器件大致使用方法。

2.布局仪器。

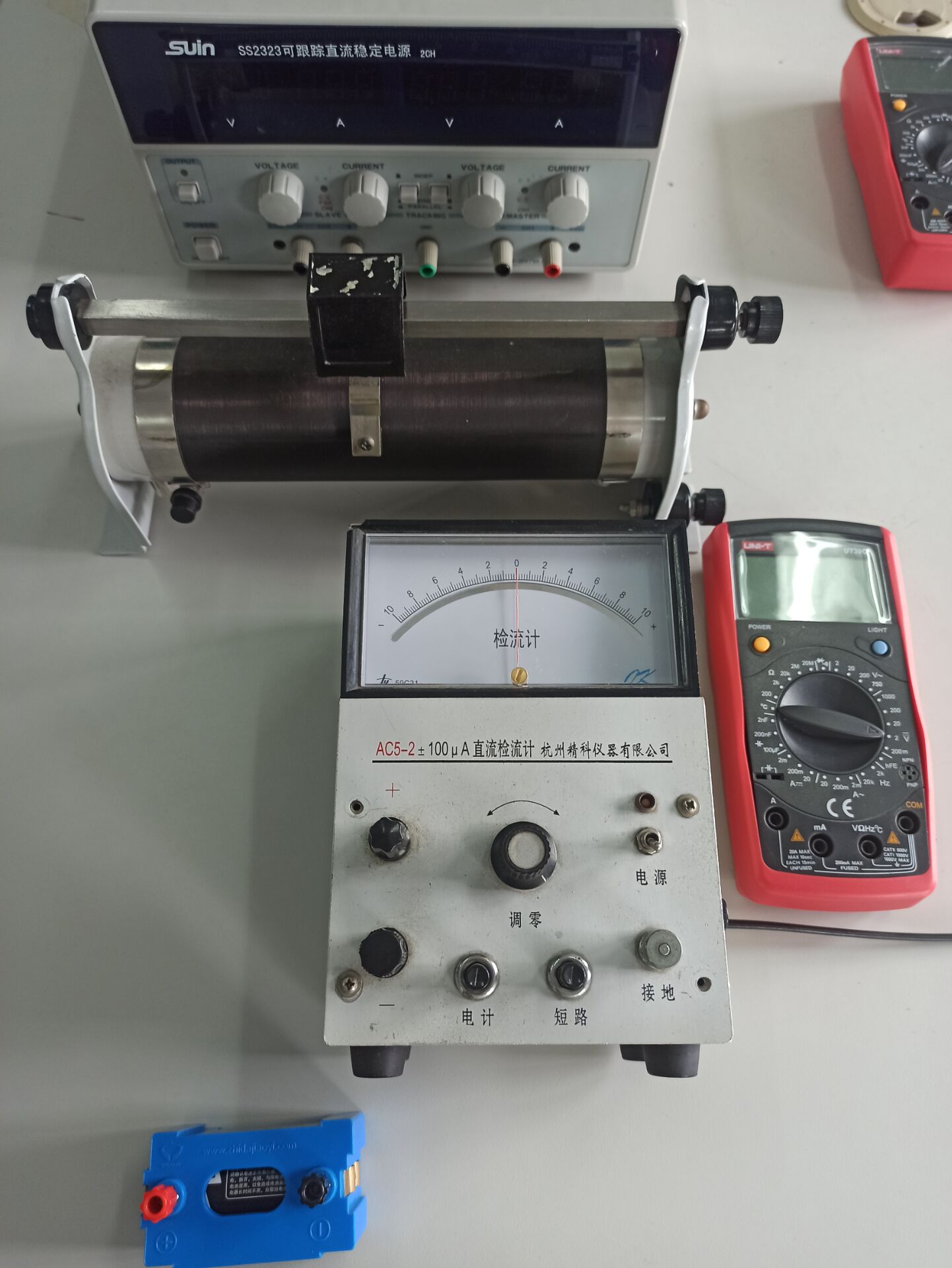

按电路图顺序摆放好仪器。

3.电路连接。

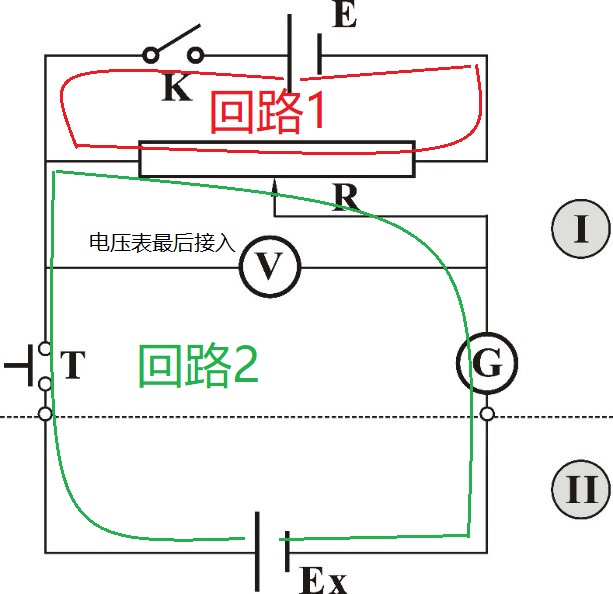

本实验中，可将电路划分为两个回路分别连接，电压表最后接入。如图所示。

对应的实物连接图为

4.测量操作。

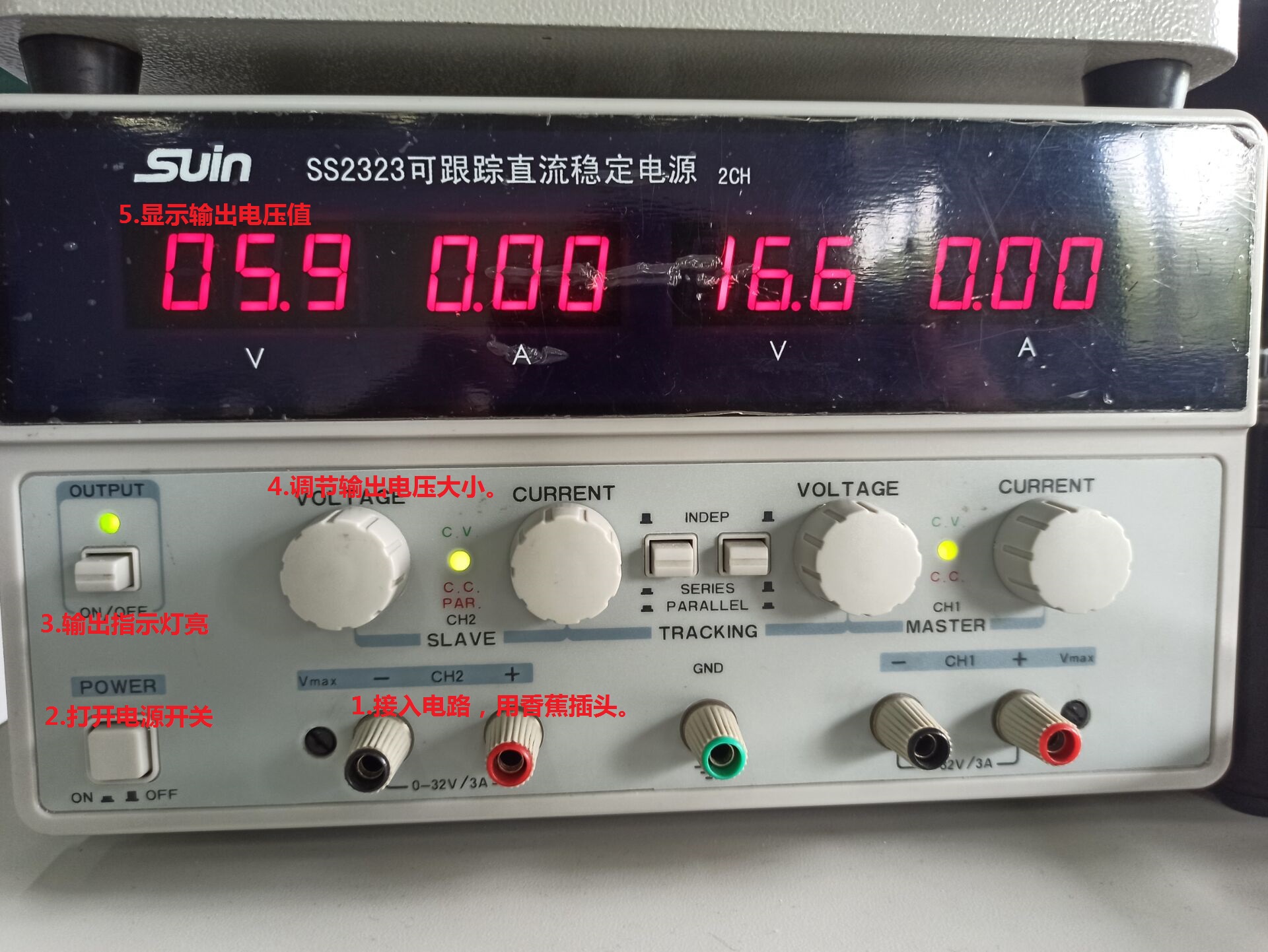

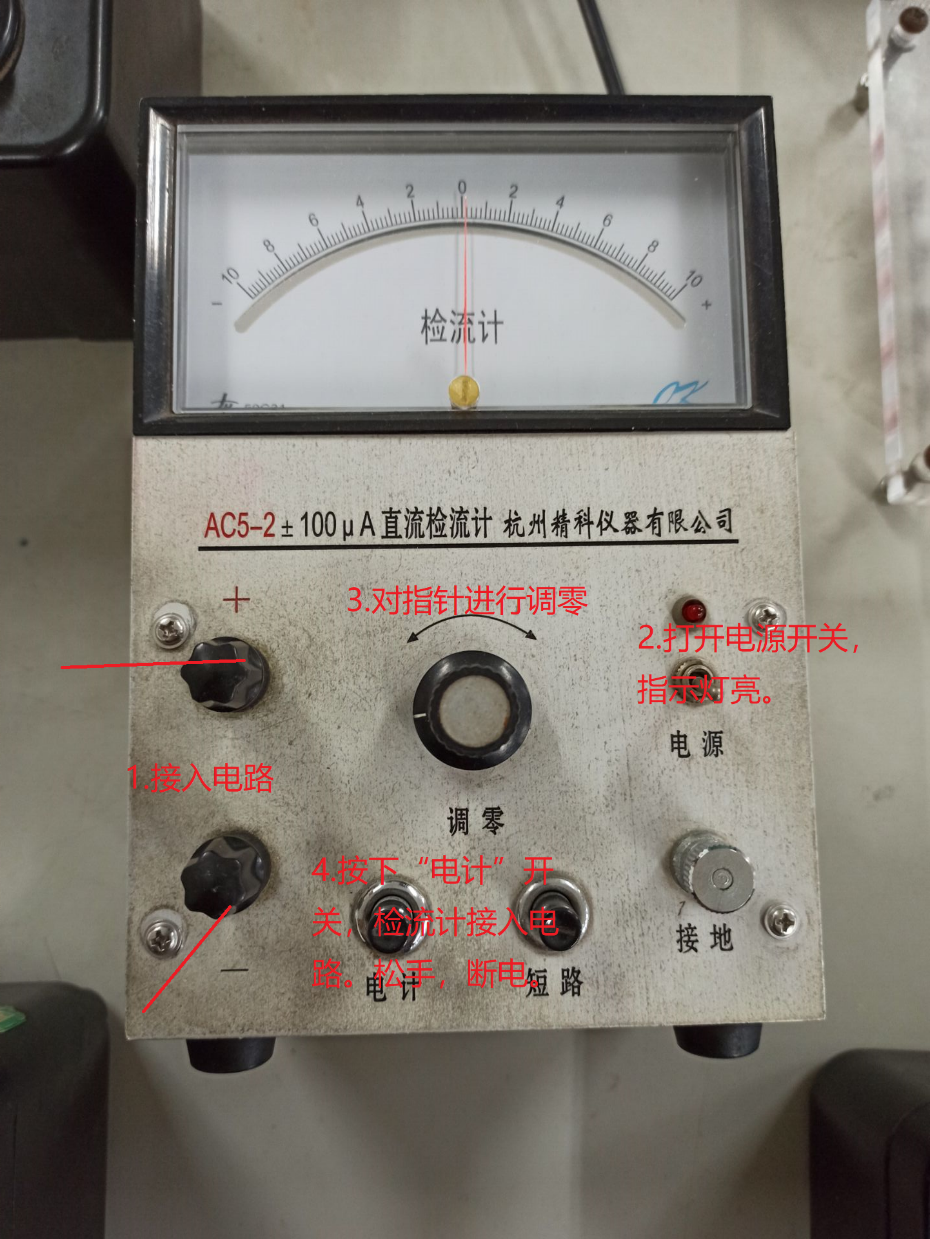

a.调节好电源（输出电压设置为2V），检流计，及电压表（万用表，直流2V量程），具体使用如图示。

b.调节滑线变阻器，按下检流计开关，直到检流计指0，此时万用表示数即为干电池电动势。记录数据。

补偿法测量电动势

（2）伏安法测量电阻

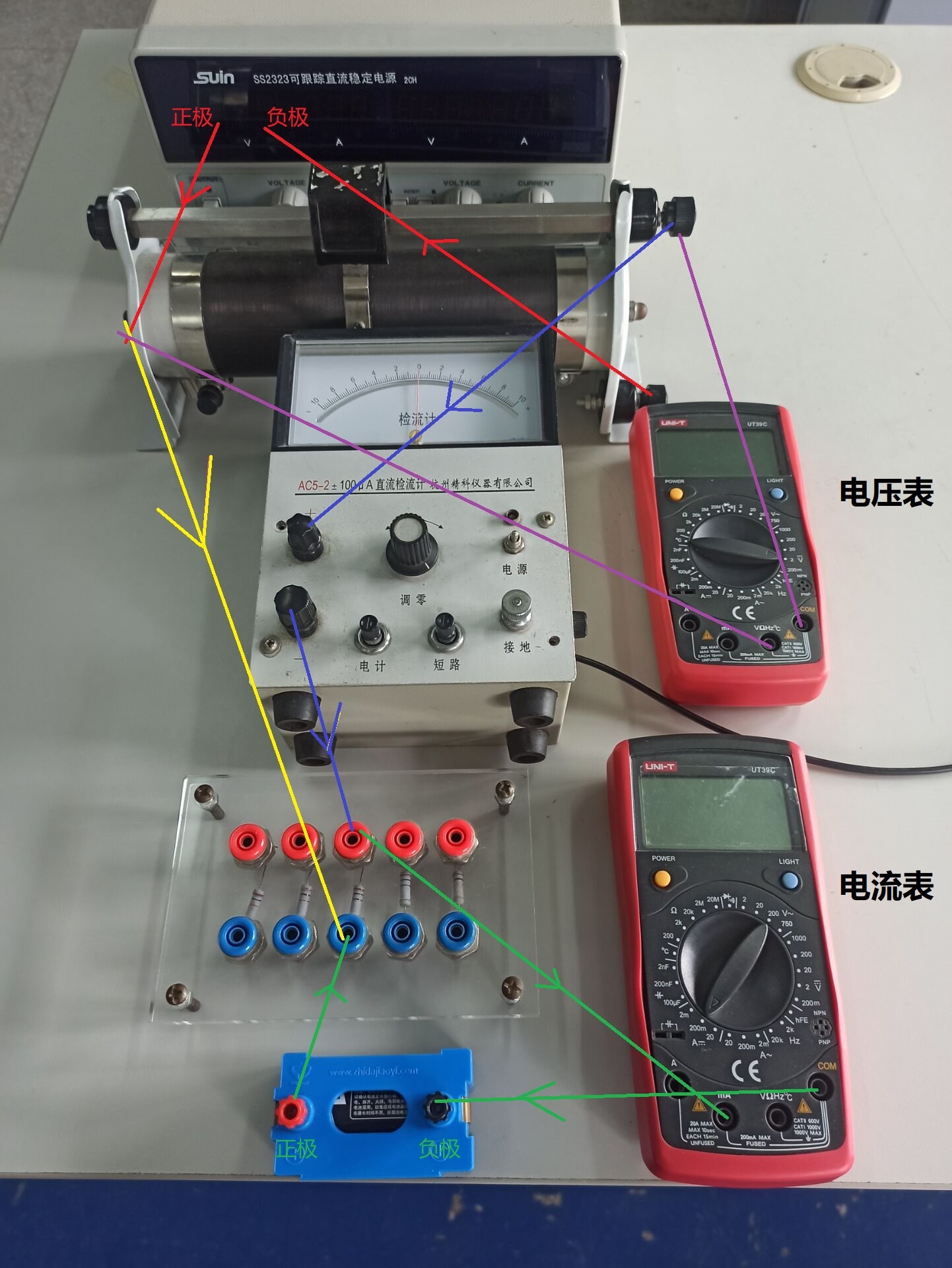

a.电路的分解与连接如图所示。（分别对应于原理图和实物图）

b.调节好电源（输出电压设置为2V），检流计，及电压表（万用表，直流2V量程），电流表（万用表，直流200m量程）。

c.测量理论值为200欧姆的电阻。调节滑线变阻器，按下检流计开关，直到检流计指0，记录数据。

d.测量理论值为2000欧姆的电阻，注意将电流表量程切换到2mA。调节滑线变阻器，按下检流计开关，直到检流计指0，记录数据。

（3）教师检查过数据后整理好仪器。

电阻测量
