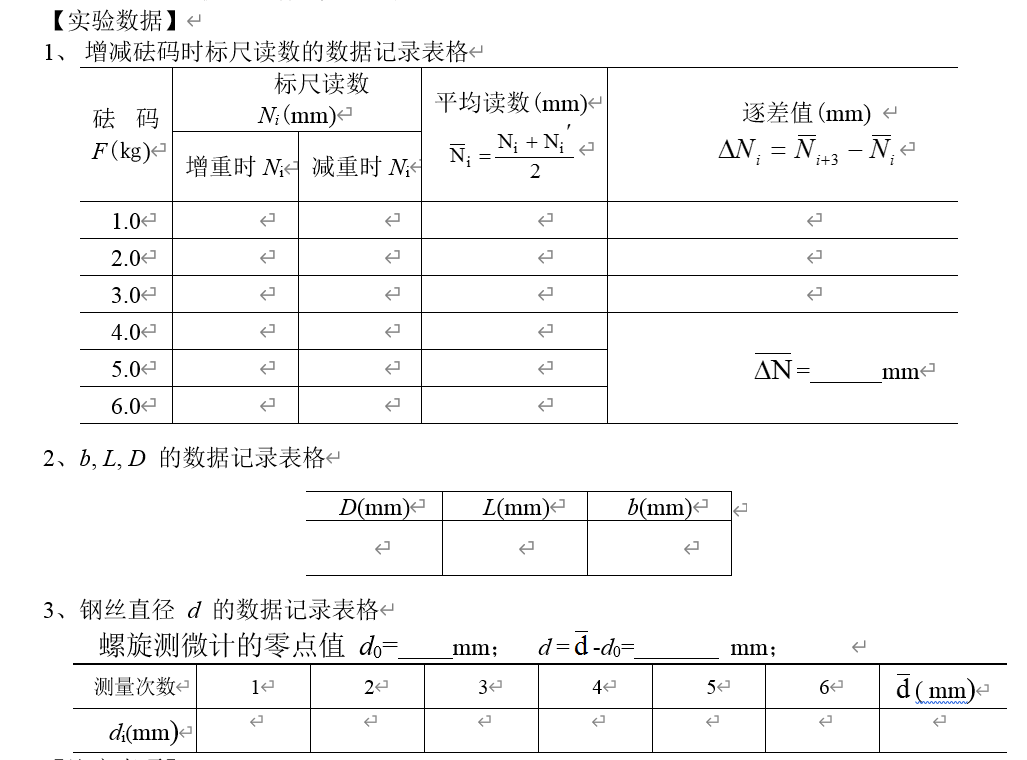

数据记录表格

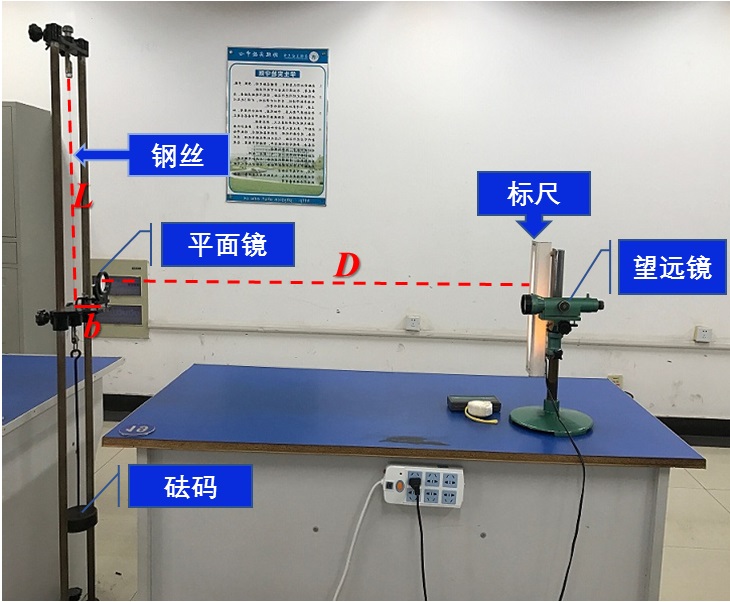

工作状态全貌图

1. 外视调节

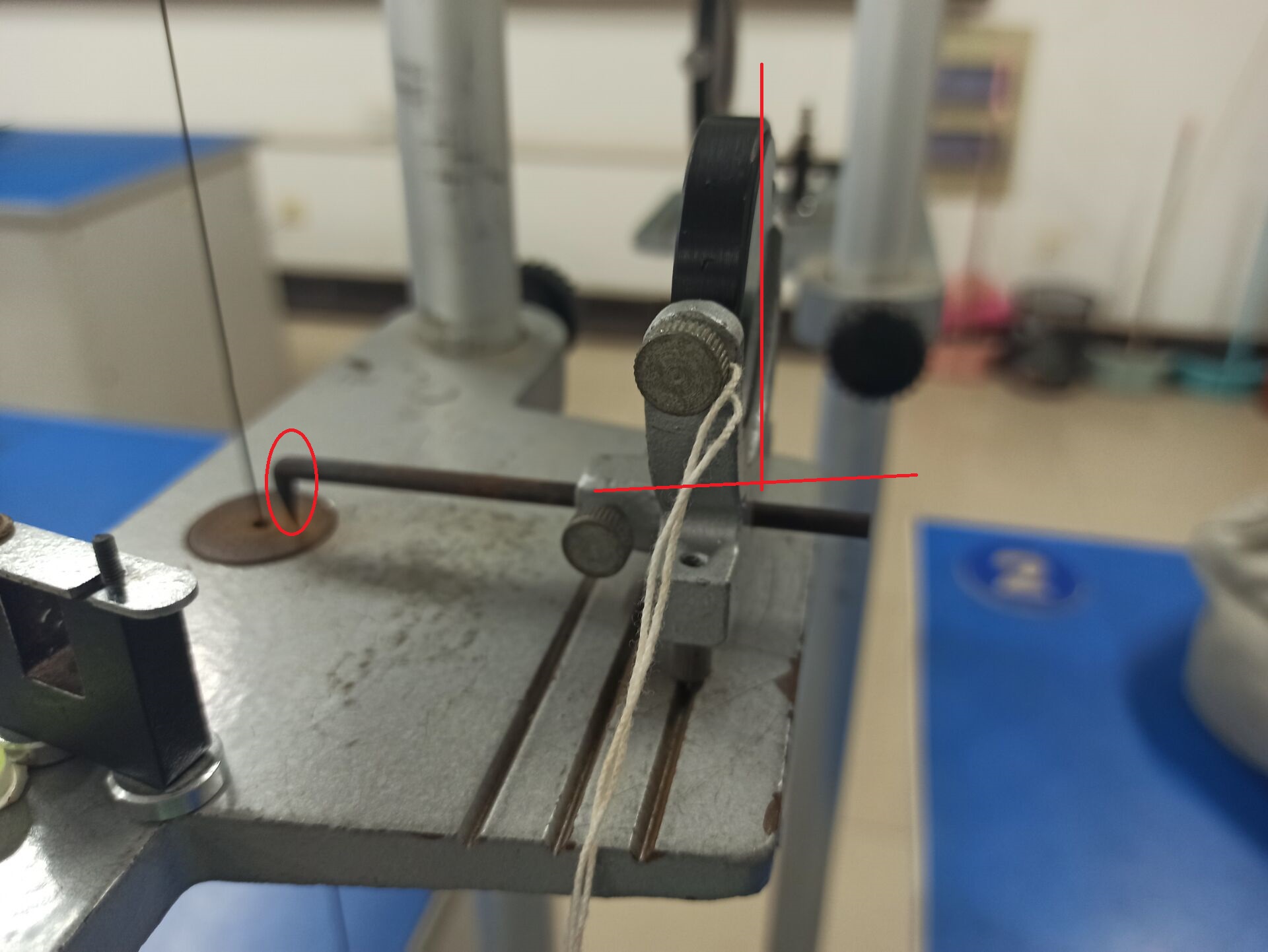

放置好光杠杆，如图所示，光杠杆后脚处于竖直状态，不要碰到金属丝，也不要放在与小平台接触位置。使平面镜垂直于水平面。

（1） 等高调节。

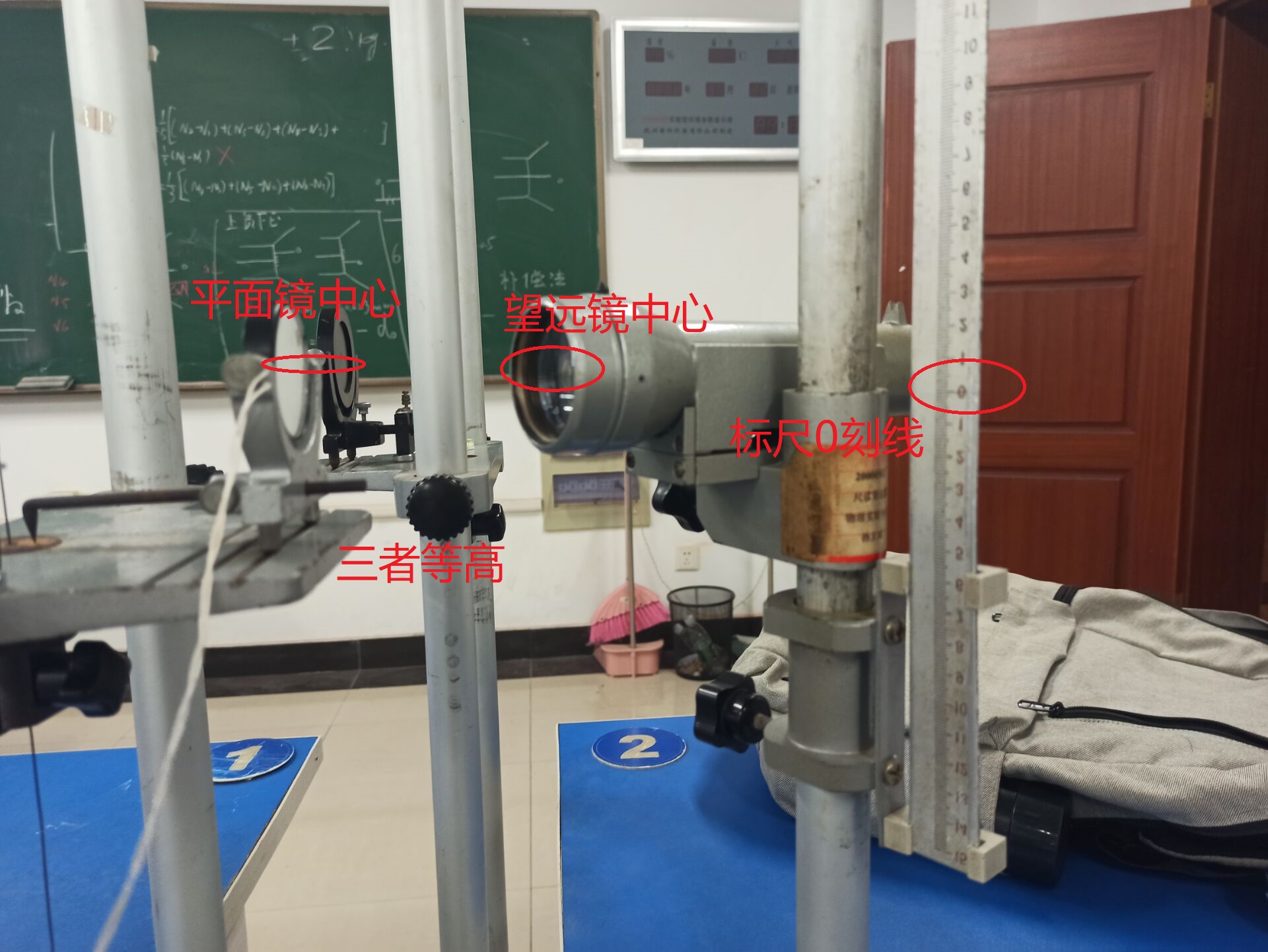

  调节望远镜及标尺的高度，如上图所示，望远镜光轴与平面镜中心等高，标尺0刻线与望远镜光轴等高。垂直等高调节后，将望远镜移到桌子边缘。

（2） 垂直调节

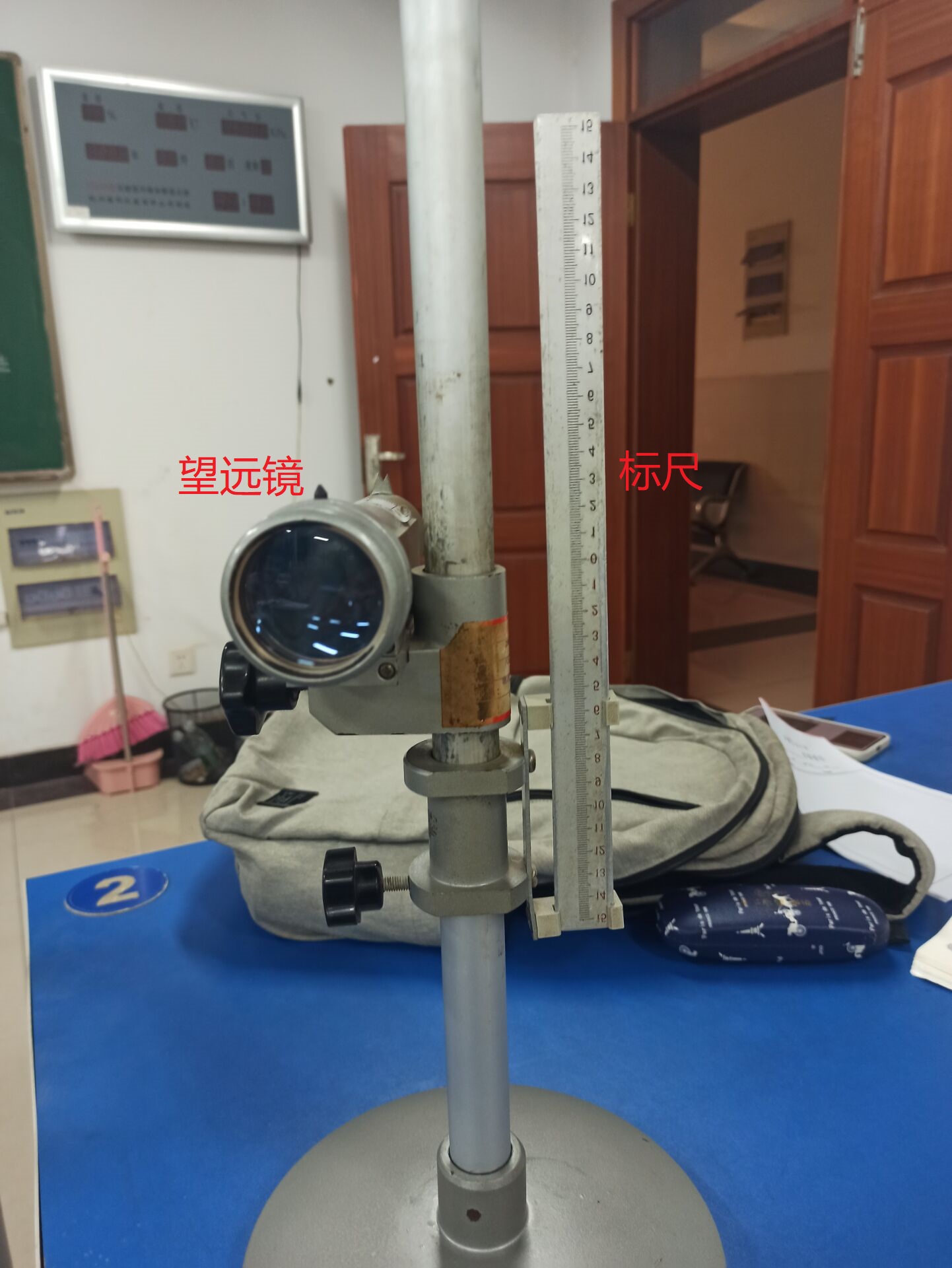

调节望远镜倾角螺丝，使之处于水平状态；调节望远镜垂直于标尺面。

（3） 共轴调节。

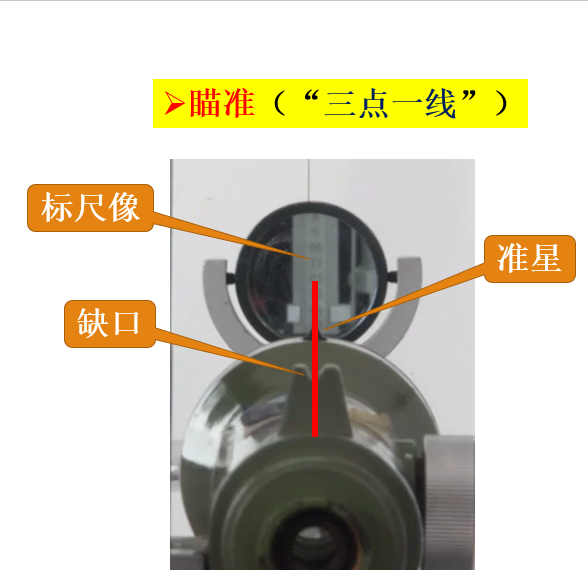

通过望远镜上方瞄准器，瞄准平面镜中直尺的像，三点一线.(关键步骤)

2.内视调节

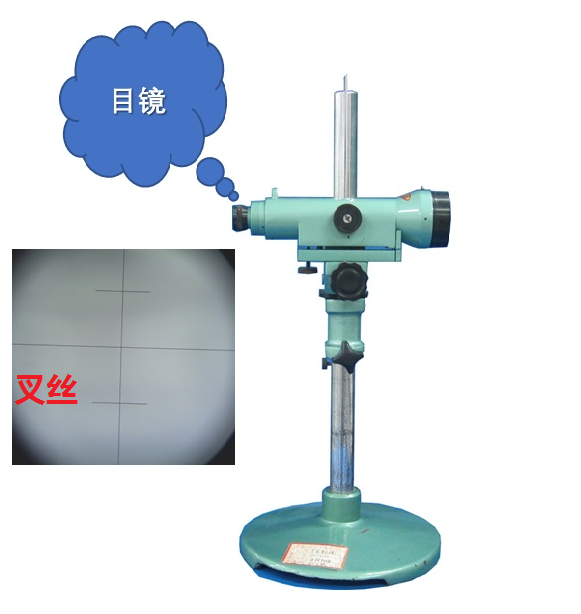

（1）调节目镜: 看清“丰”形叉丝。

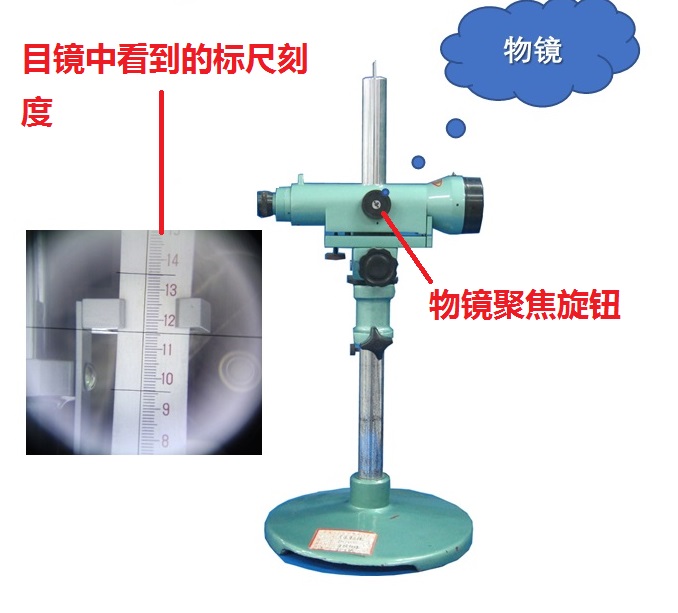

（2）调节物镜聚焦：看清标尺的刻度。

（3）调节光杠杆镜面倾仰角度，使得0刻线出现在视场中。如下图所示。（注意：不可上下移动标尺或者望远镜！！）

3.测量并记录数据

 （1）利用每组配备的砝码（6个，1kg/个），一次加一个到挂盘上，分别记录望远镜视野中标尺的刻度；（加一个砝码记录一次标尺读数）

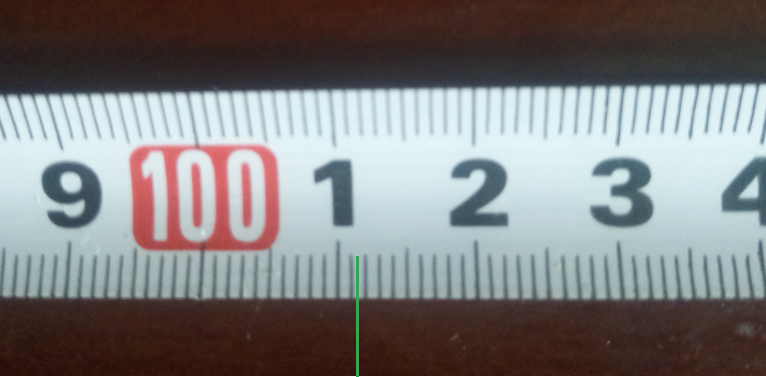

注意米尺读数：

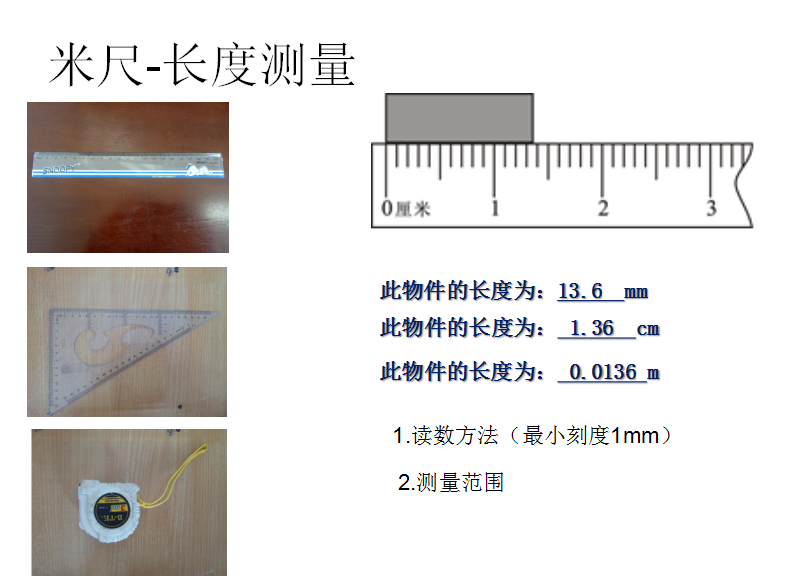

                                         101.13cm

（2）利用钢卷尺测量平面镜与标尺间的距离D；（注，一定要保持水平距离。）

     （3）测量光杠杆的臂长b；（利用光杠杆在白纸上压下三个足印，测量后足至前两足连线的距离。）

     （4）利用钢卷尺测量钢丝的长度L；（测量上下两夹头之间的距离。）

     （5）利用千分尺测量钢丝直径d并读出螺旋测微器零点读数。（选取6个不同的位置测量；注意千分尺的使用规范。）

零点读数：

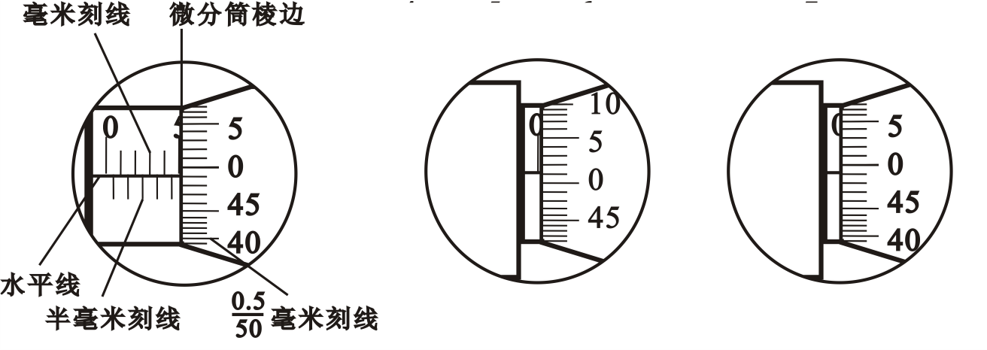

（a）                            （b）                   （c）

待测尺寸=固定套管上读数+微分筒上读数（含估读位）

（a）4.990mm

（b）0+0.012=0.012(mm)        零点读数

（c）-0.5+0.492=-0.008(mm)   零点读数
