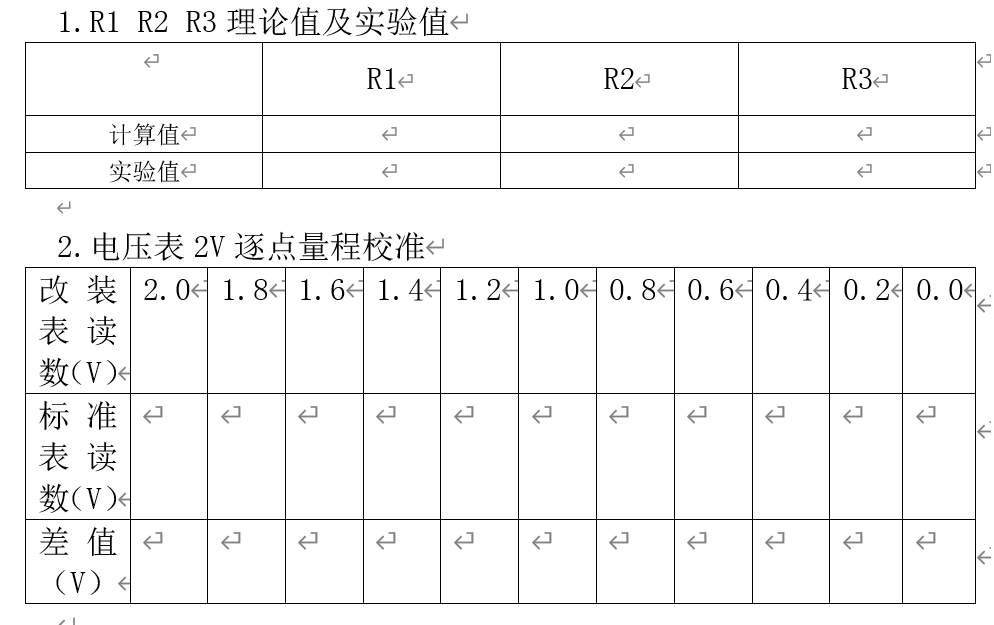

数据记录表格

多用途电表改装电路图

一、电流表的校准

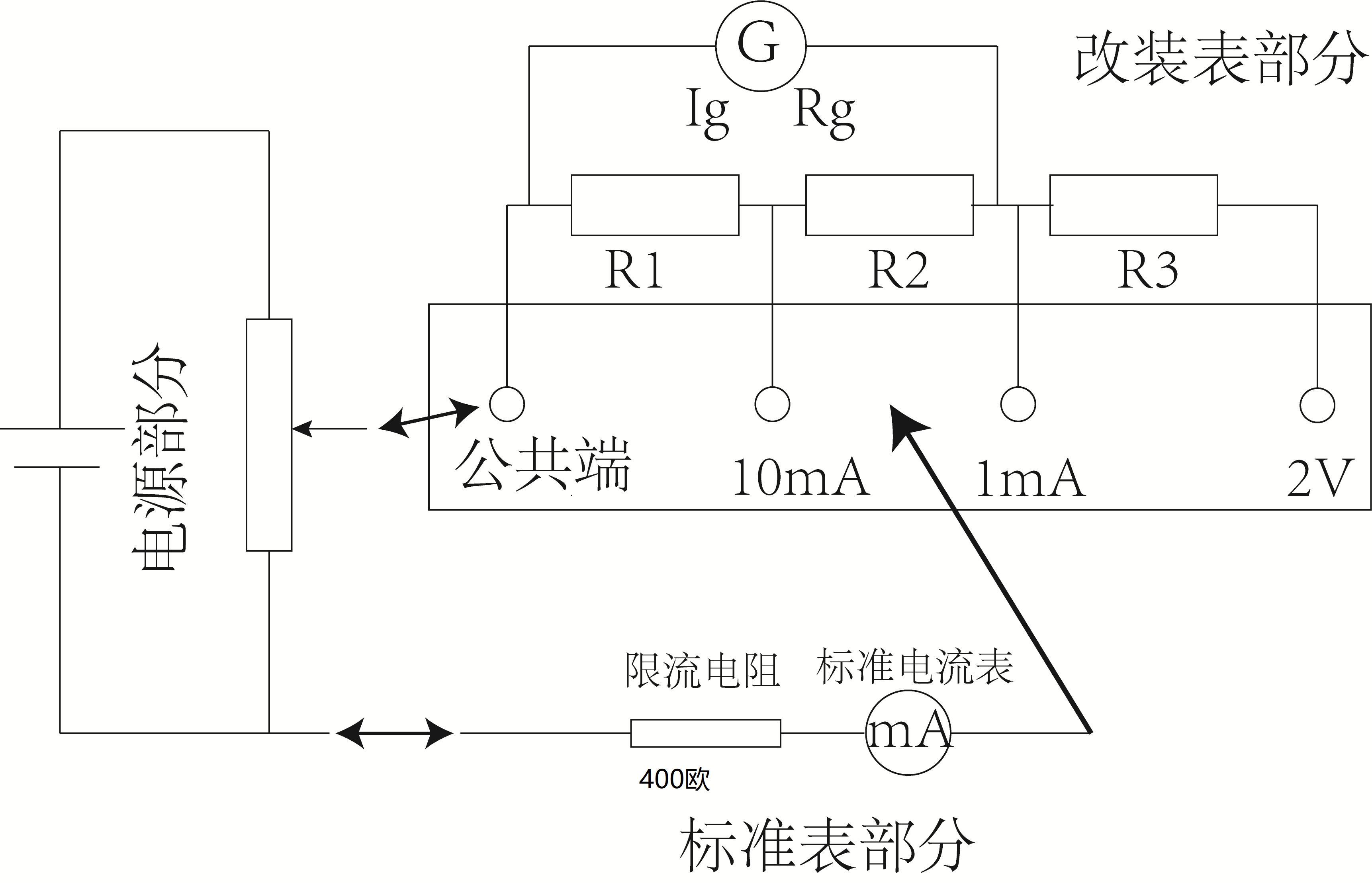

校准原理图

1.仪器摆放（注意：电路图里标准电流表对应于万用表电流档。此时R3可以不摆放。）

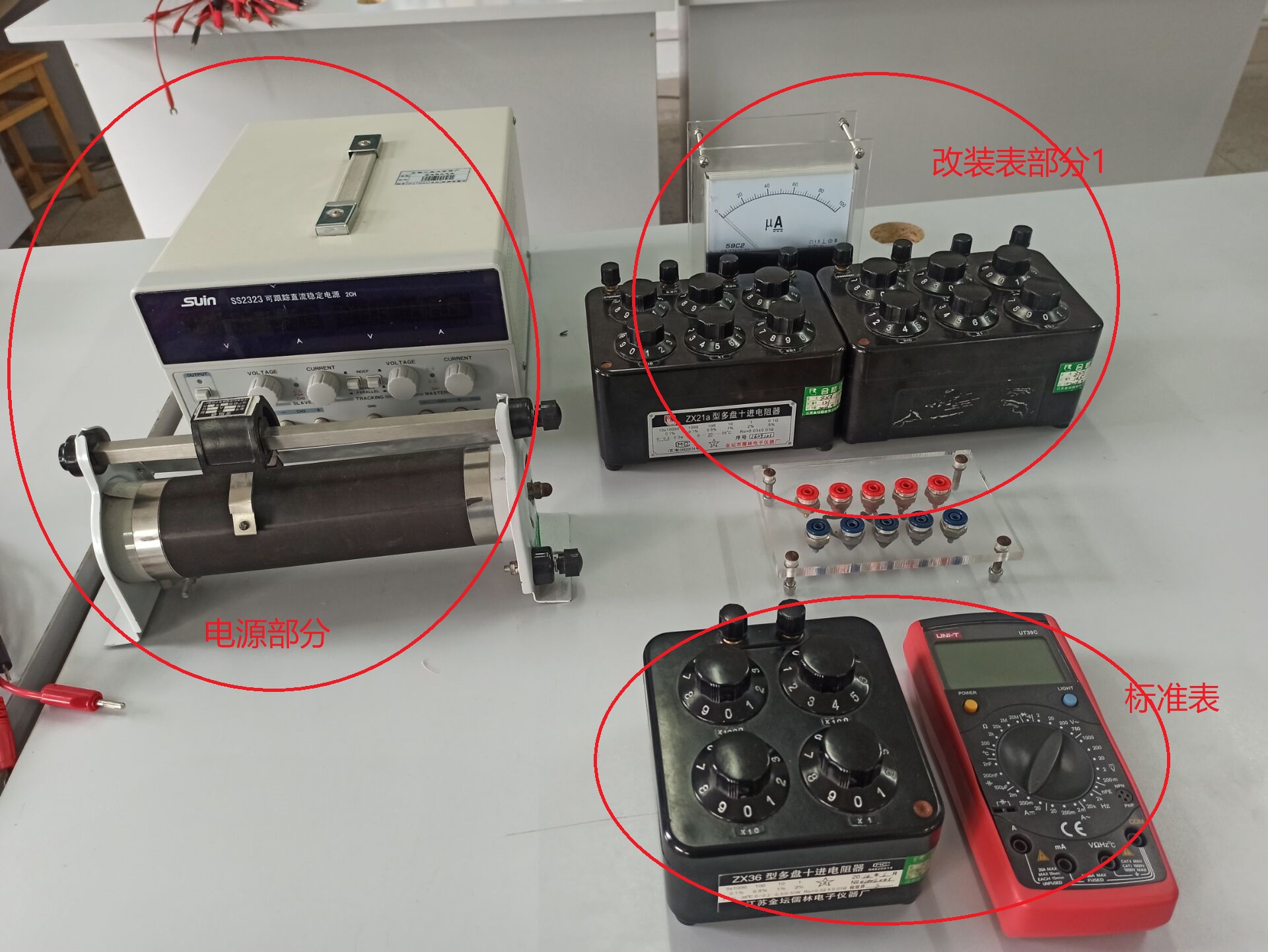

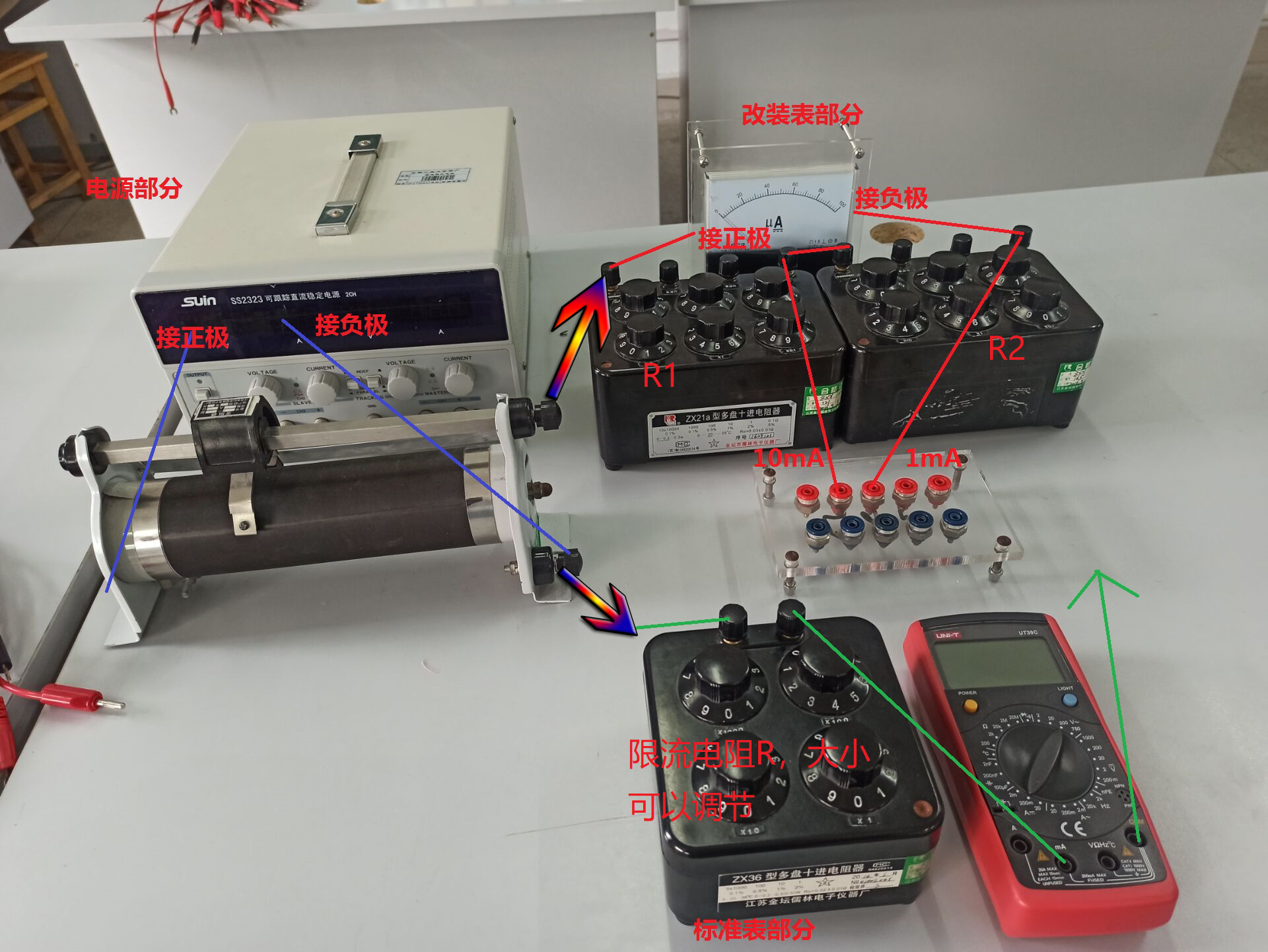

2.电路连接（先分成电源部分、改装表部分及标准表部分三块分别连接，最后合成，如图所示。）

3.改装电流表的校准。（先满量程校准后逐点校准）

a.给R1、R2电阻赋值。计算出值大小并设置在电阻箱上。Rg=1500欧（或者2000欧）。

稳压电源初始设置为10V左右。

利用万用表直流电流档测量电流，使用直流200mA量程。

b.将滑线变阻器Rp输出调到最小，限流电阻初始设置为400欧姆。将标准电流表（绿色箭头）与改装表1mA量程串联连接，调节Rp及R2，使标准电流表达到1mA时，表头恰好满偏（满偏指的是指针指到最大刻度处）。（标准电流表取直流200mA量程）

c.将Rp调到最小。将标准电流表（绿色箭头）与改装表10mA量程连接，调节Rp及R1，使标准表达到10mA时，表头恰好满偏。

d.反复重复上述过程。直到当标准电流表（绿色箭头）与改装表10mA量程连接，标准表达到10mA时，表头恰好满偏；当标准电流表（绿色箭头）与改装表1mA量程连接，标准表达到1mA时，表头也恰好满偏。（此为调节目标）记录R1R2实验值。

e.10mA量程的逐点校准。调节滑线变阻器，使改装电流表分别指示10mA，9mA...1mA，0mA,分别读出标准电流表对应读数。

电表改装与电流表校准电路图连接

电流表的满量程校准

二、电压表的校准

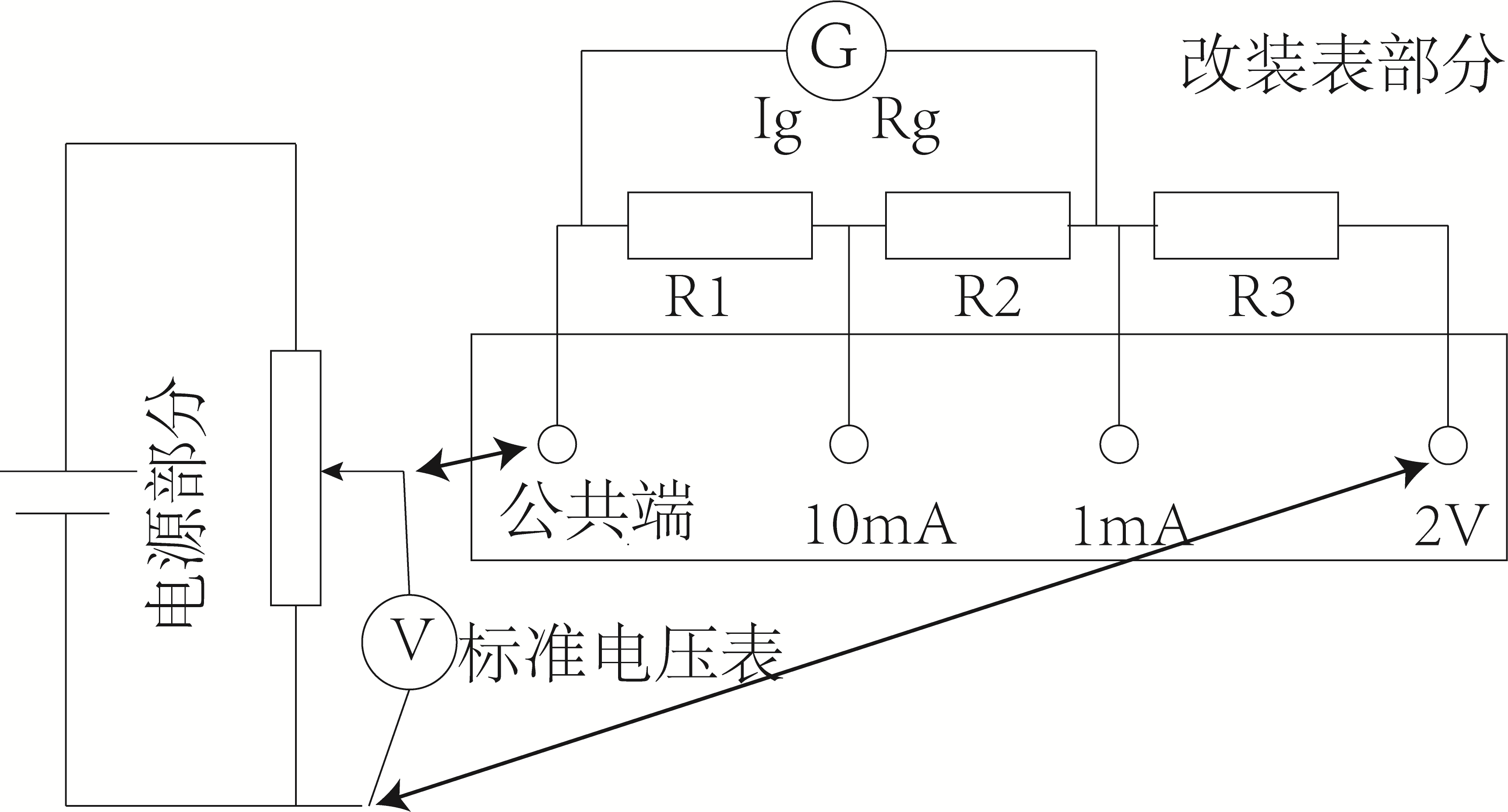

在电流表校准好的基础上，撤走四档电阻箱R及标准电流表，接上R3电阻，连接标准电压表（选择直流20V量程），其余部分电路不动。

改装电压表的满量程校准。调节Rp，使标准电压表指示2V，调节R3使表头恰好满偏，记录此时R3值。

对电压表进行逐点校准，即调节滑线变阻器，使改装表分别指示在100刻度（对应2V），90刻度（对应1.8V），80刻度（对应1.6V）......一直到0刻度，分别记录此时标准表对应读数。

附件：

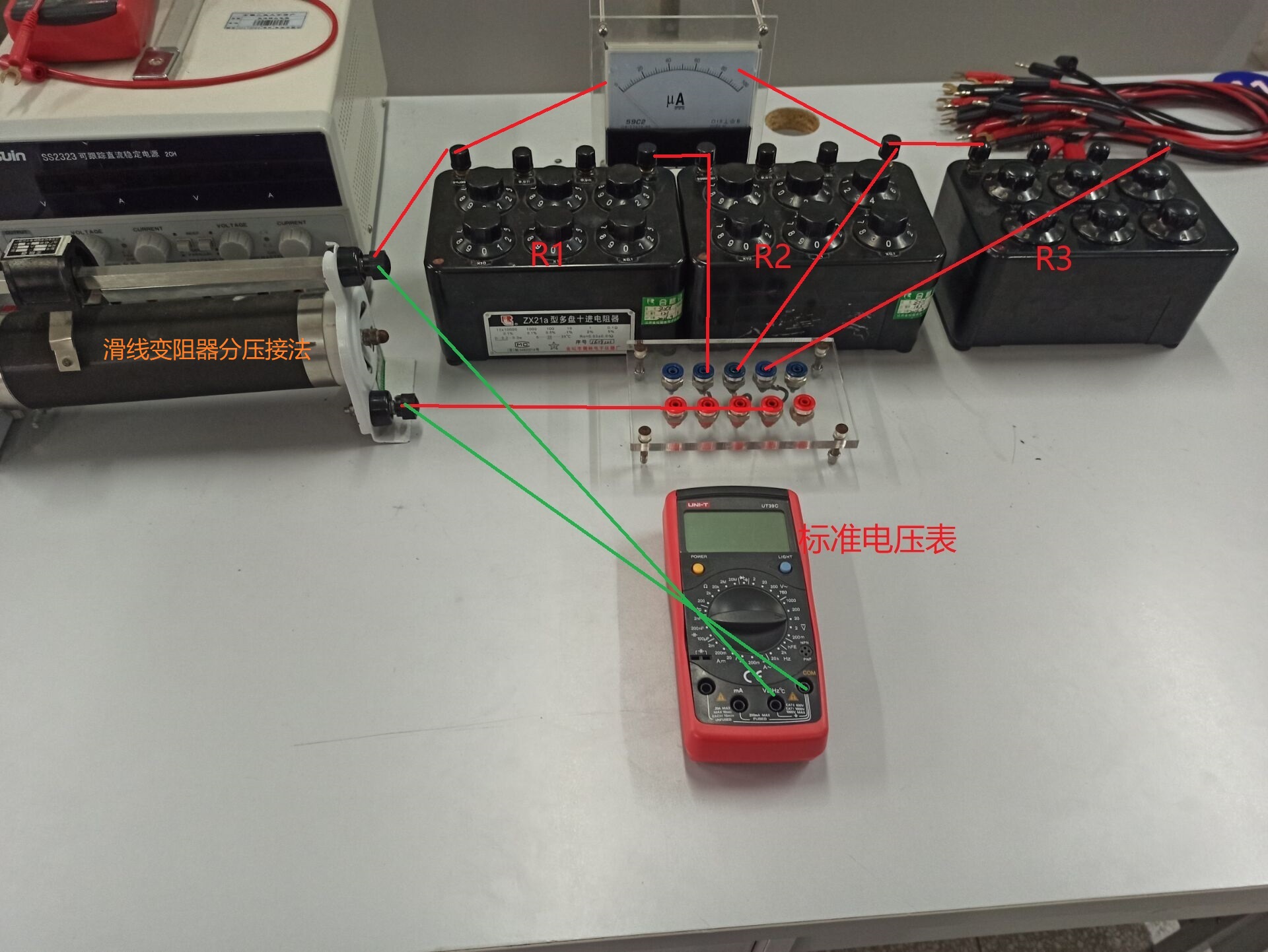

电压表的满量程校准与逐点校准
