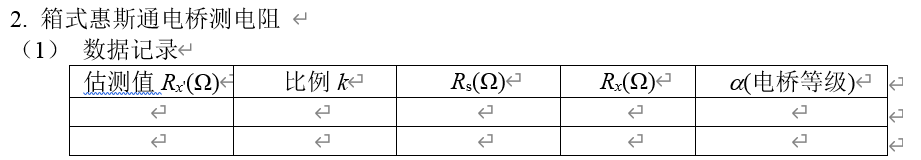

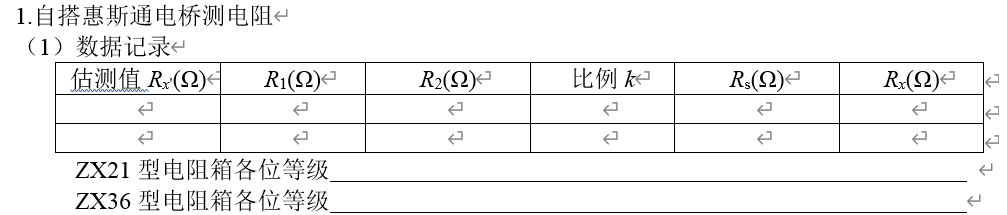

数据记录表格

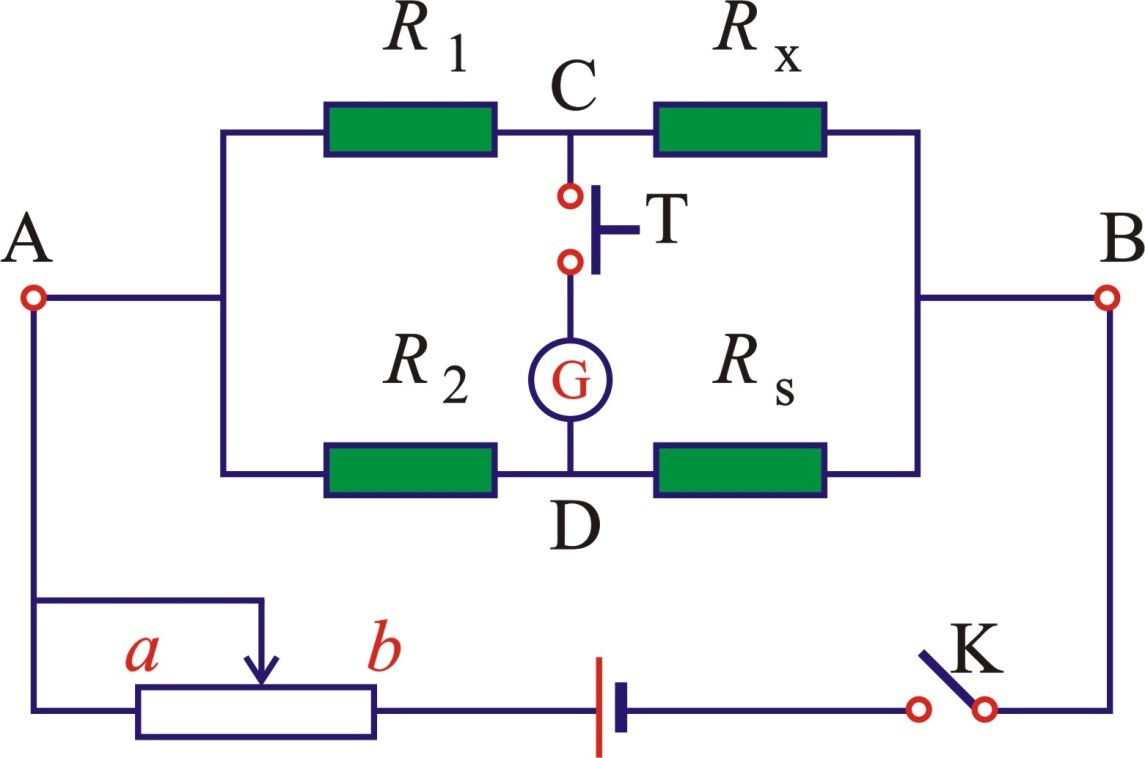

线路原理

一、自搭电桥测量电阻

1.按电路图把仪器整齐摆放在相应位置。

2.线路连接。

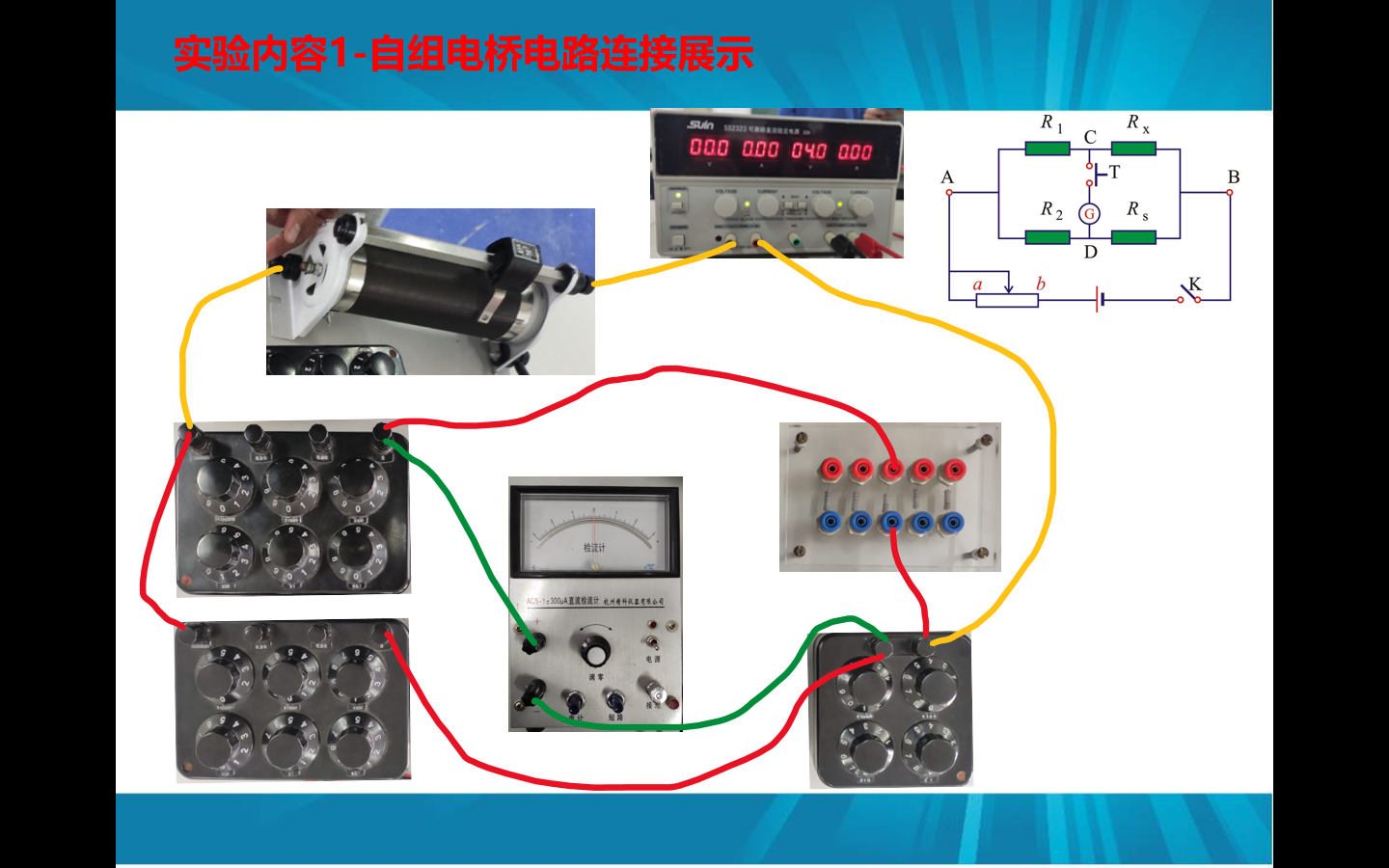

（顺序：先将四个电阻首尾相连（红色线路），然后连对角线CD和AB（绿色线路））

3.根据待测电阻(色环电阻)阻值，选择合适比例系数K及R1，R2.（本次实验测量阻值约为200欧姆和2000欧姆的两个电阻。）

比例臂和比较臂的选取

4.设置电源电压为5V左右。

5.反复调节Rs大小，按下检流计开关，直至检流计指“0”，记录数据。

6.更换待测电阻Rx，更换比例系数K及R1，R2，重复上述过程。记录数据。

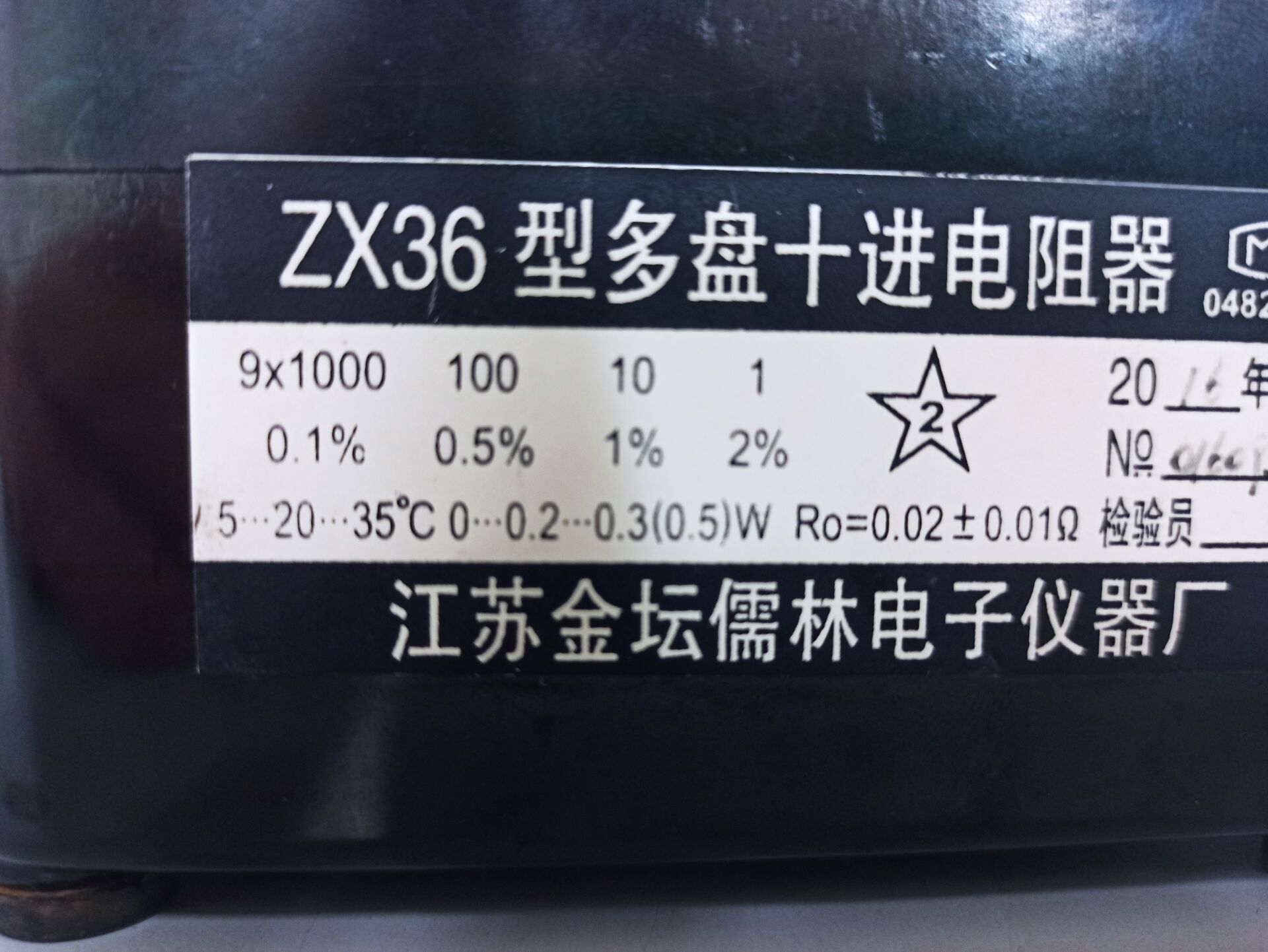

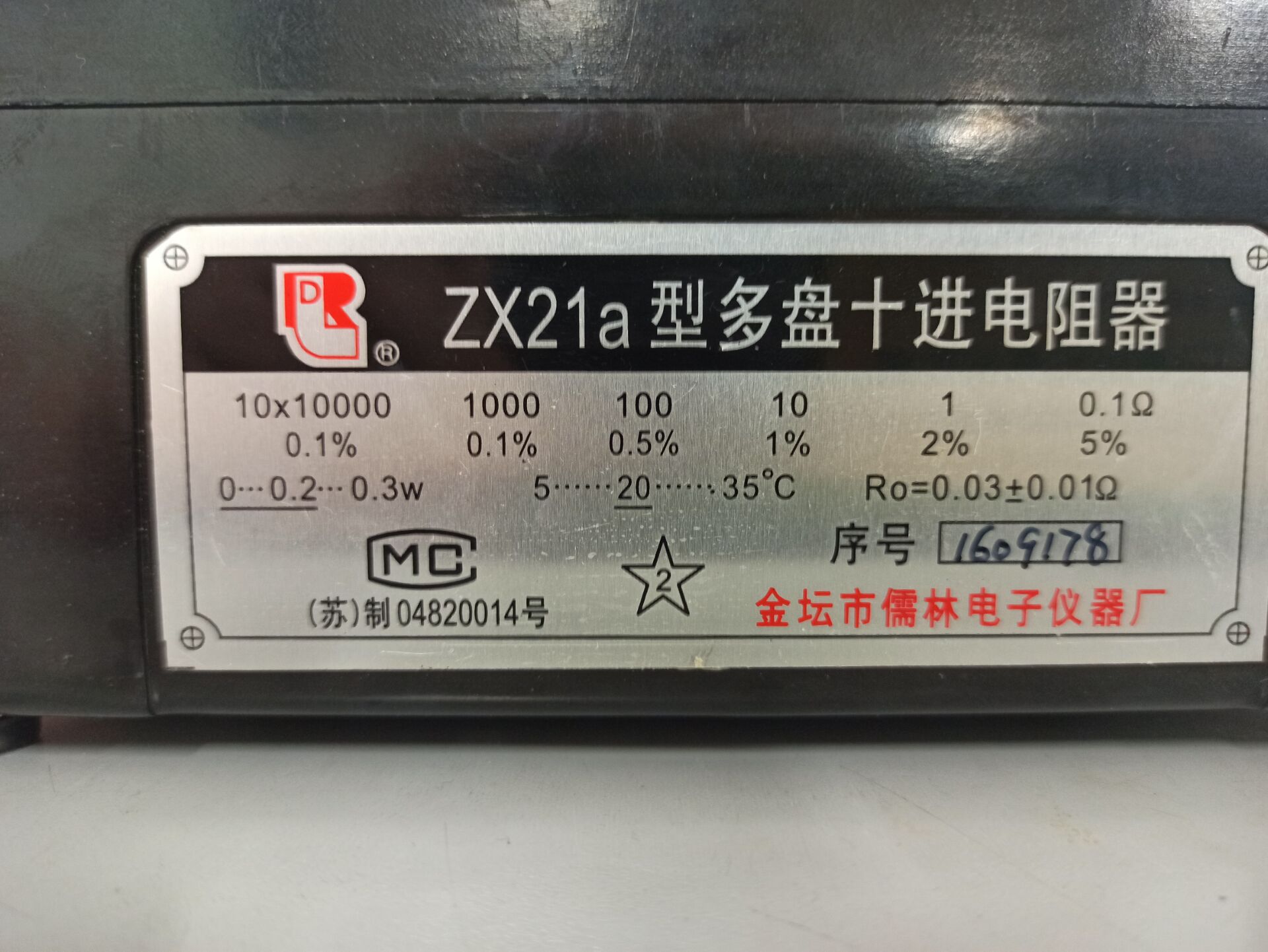

记录电阻箱等级。如ZX21a型电阻箱（6档位），千位（0.1%），百位（0.5%），十位（1%），个位（2%），十分位（5%）.如ZX36型电阻箱（4档位），千位（0.1%），百位（0.5%），十位（1%），个位（2%）.

自组电桥视频讲解操作

二、箱式电桥测量电阻

利用箱式电桥分别对两电阻进行测量，并记录电桥等级。如待测电阻为200欧姆左右时，量程倍率取0.1，对应准确度为正负0.1；待测电阻为2000欧姆左右时，量程倍率取1，对应准确度为正负0.1.

附件：

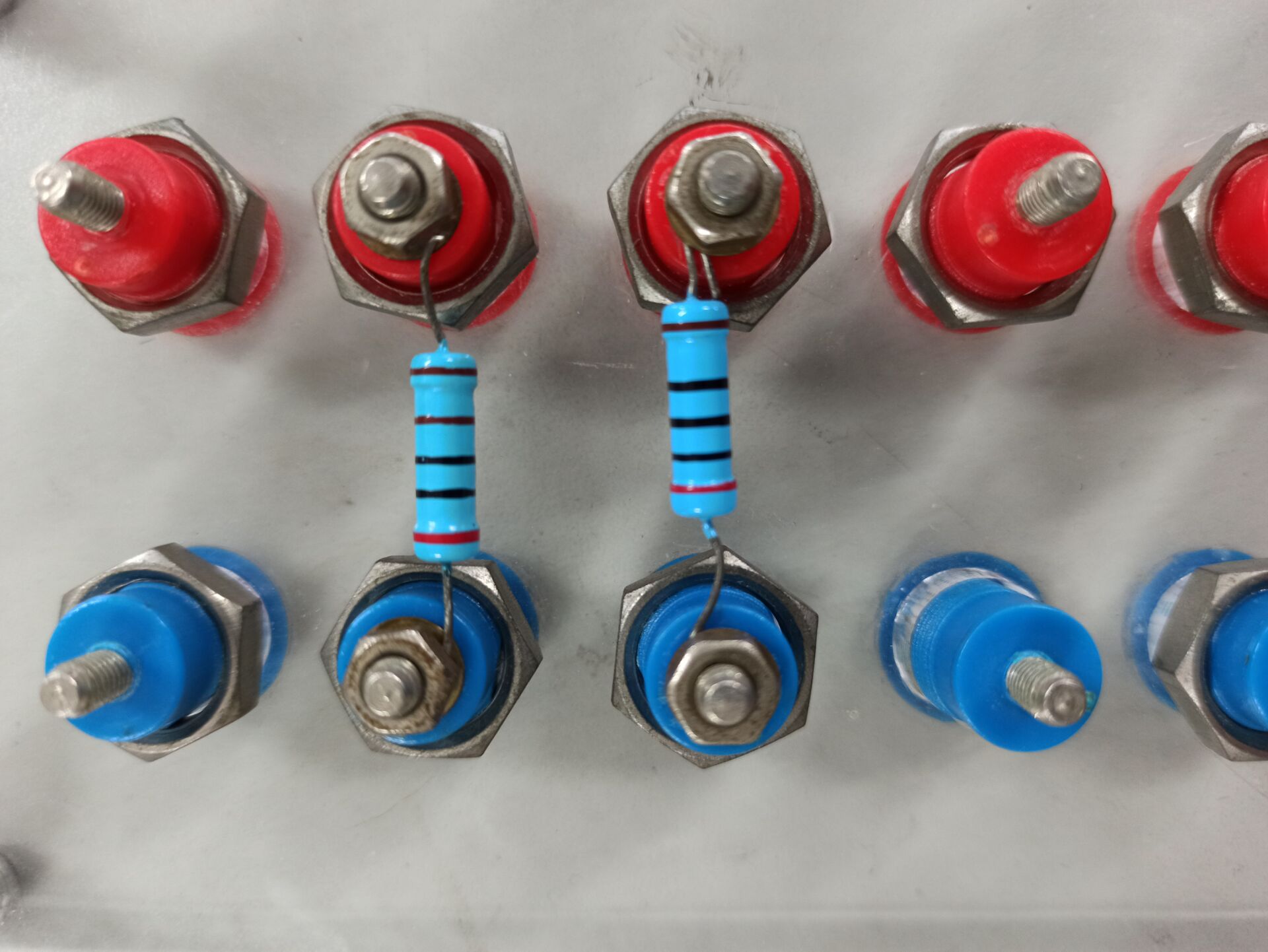

色环电阻的使用

（1）四色环电阻

四色环电阻就是用四条色环表示阻值的电阻。前三条色环表示这个电阻的阻值，第四环表示电阻允许的偏差（精度）。阻值计算公式为

例如一个四电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表1）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

（2）五色环电阻

五色环电阻就是指用五条色环表示阻值的电阻。前四条色环表示这个电阻的阻值，第五条色环表示电阻允许的偏差（精度）。

阻值计算公式为

例如一个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表0）、第五环为棕色（代表±1%），则其阻值为220Ω，阻值的误差范围为±1%。

（3）六色环电阻

六色环电阻就是指用六色环表示阻值的电阻。六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
