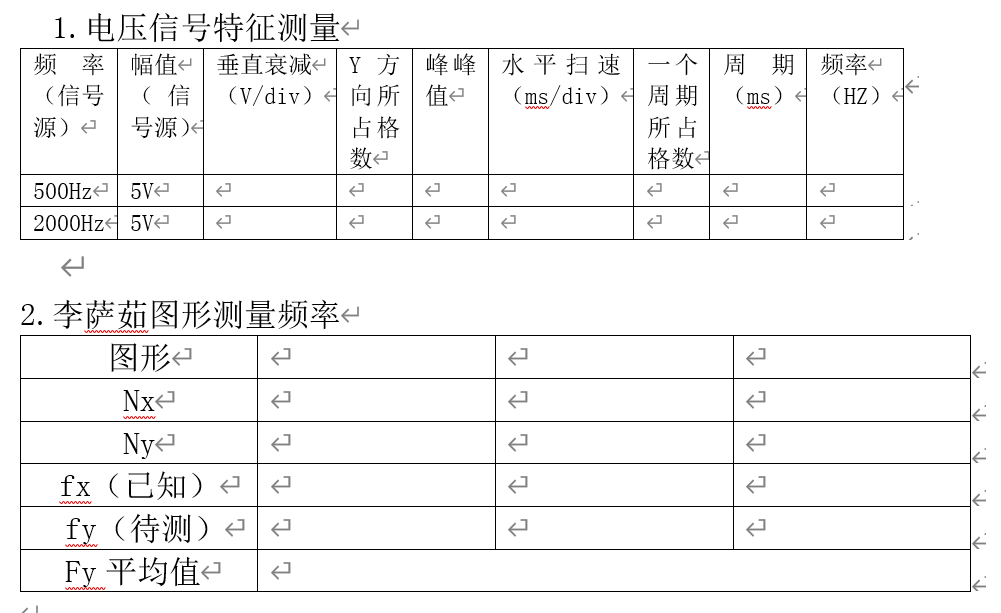

数据记录表格

任务1.调节出合适大小的正弦波。

在此基础上熟悉调节方法和各旋钮用途。

要求：

（1）波形稳定不走动；

（2）垂直方向占据屏幕一半以上幅度；

（3）水平方向上至少一个完整的正弦波。

调节步骤与方法：

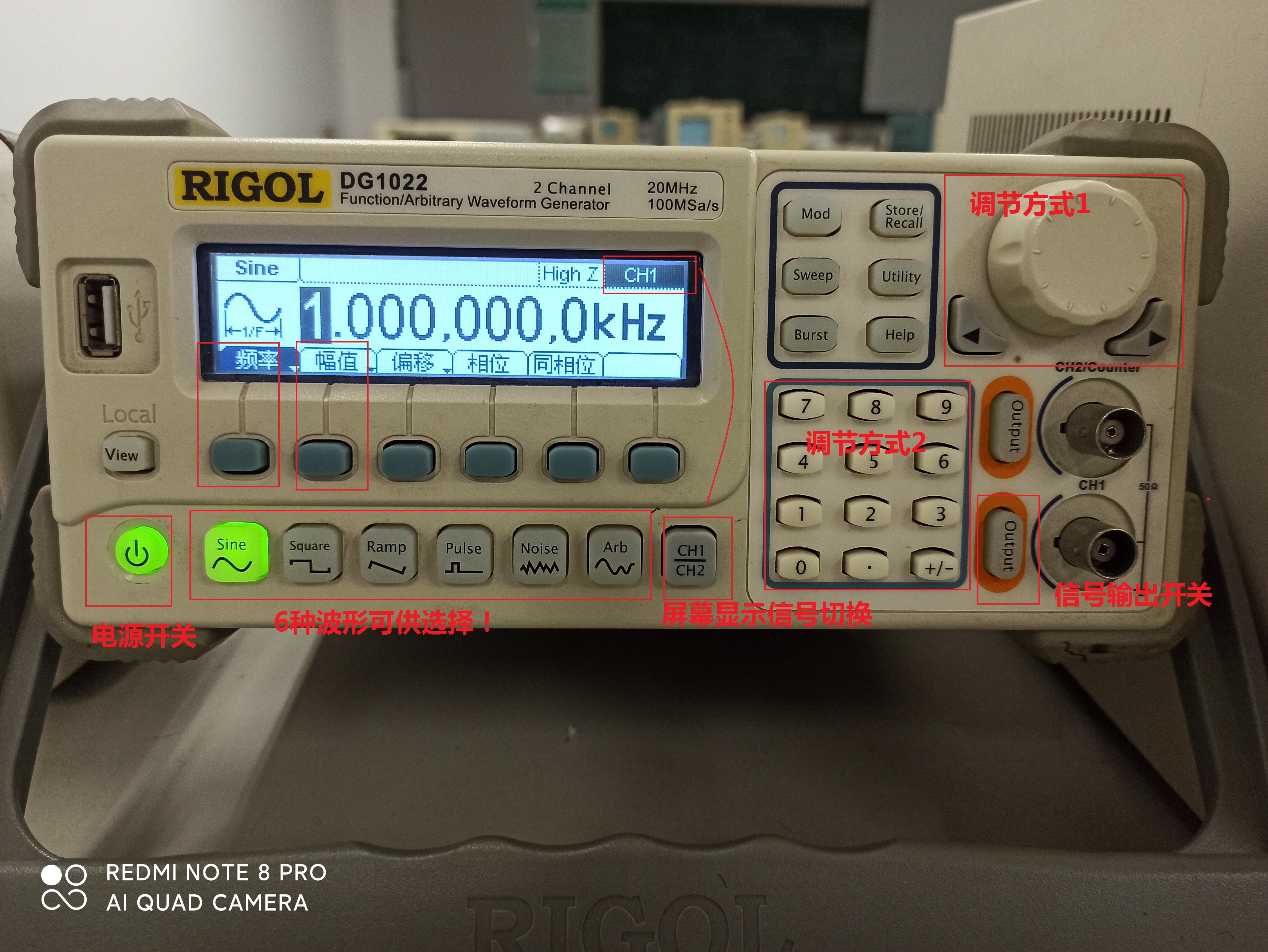

（1）先调节信号源，输出正弦波。（背面还有电源开关）

轻按信号输出开关，灯亮；可以选择调节方式1或者方式2改变输出信号频率大小和幅值大小。

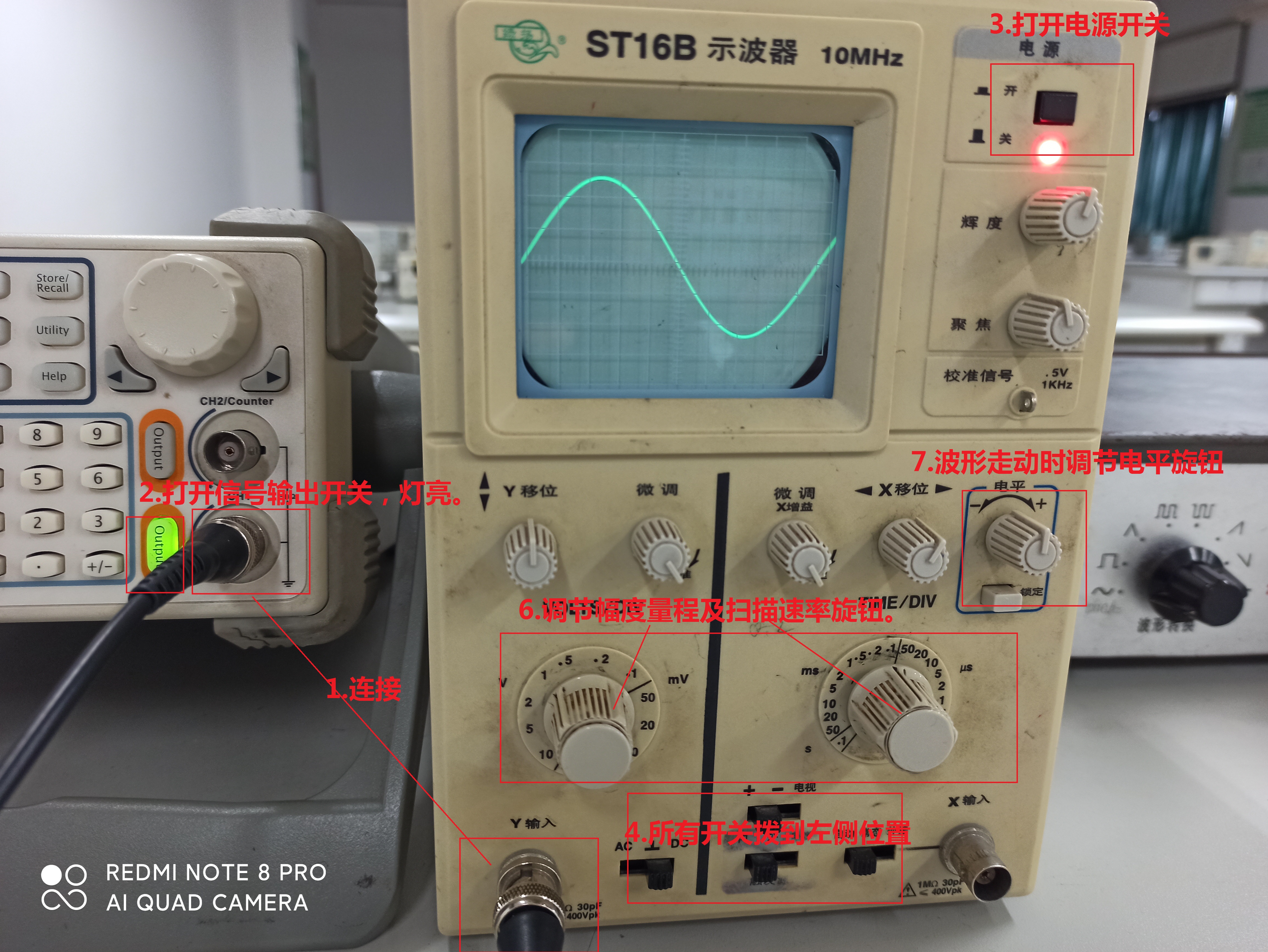

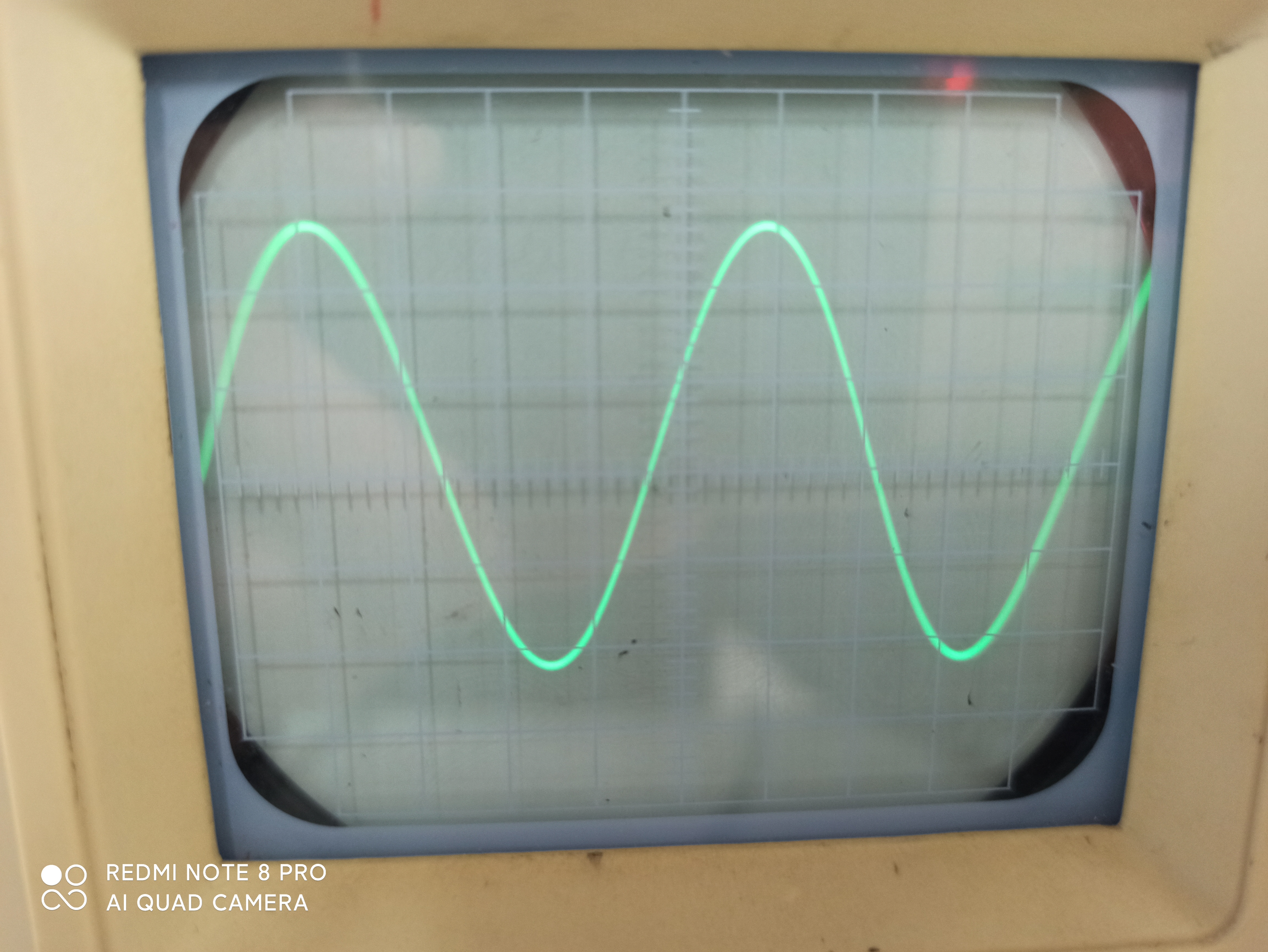

（2）连接好信号源与示波器，调节出合适的正弦波。

信号源的使用

示波器的使用

任务2.测量正弦波的幅值即峰峰值，以及周期或频率。

（1）幅度的测量

在测量时，将“垂直微调”右旋到底至“校准”位置。

垂直方向共4.8DIV，从示波器“幅度量程”上读出每格（每cm）所代表的电压，本例中为2 V/ DIV，则其电压峰-峰值为

V_p-p=2V/DIV×4.8DIV=9.6V.

 图1 交流电压测量示意图

（2）周期测量

测量时，将“水平微调”右旋到底至“校准”位置。

时间间隔（s）＝两点间的水平距离（DIV）×水平扫速（TIME/DIV）

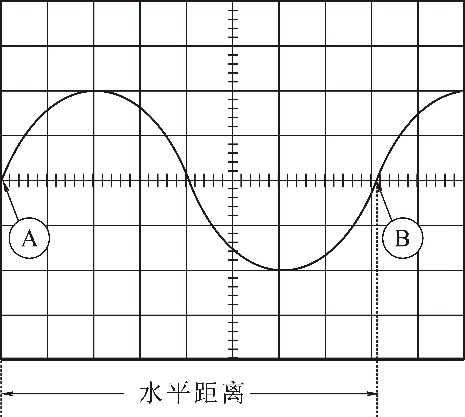

如图2所示，该正弦电压A、B两点的时间间隔为：

时间间隔（s）＝8.1（DIV）×2（ms/DIV）＝16.2ms.

                              图2 时间测量示意图

频率和峰峰值的测量

任务3

利用利萨如图测量交流电压信号的频率。

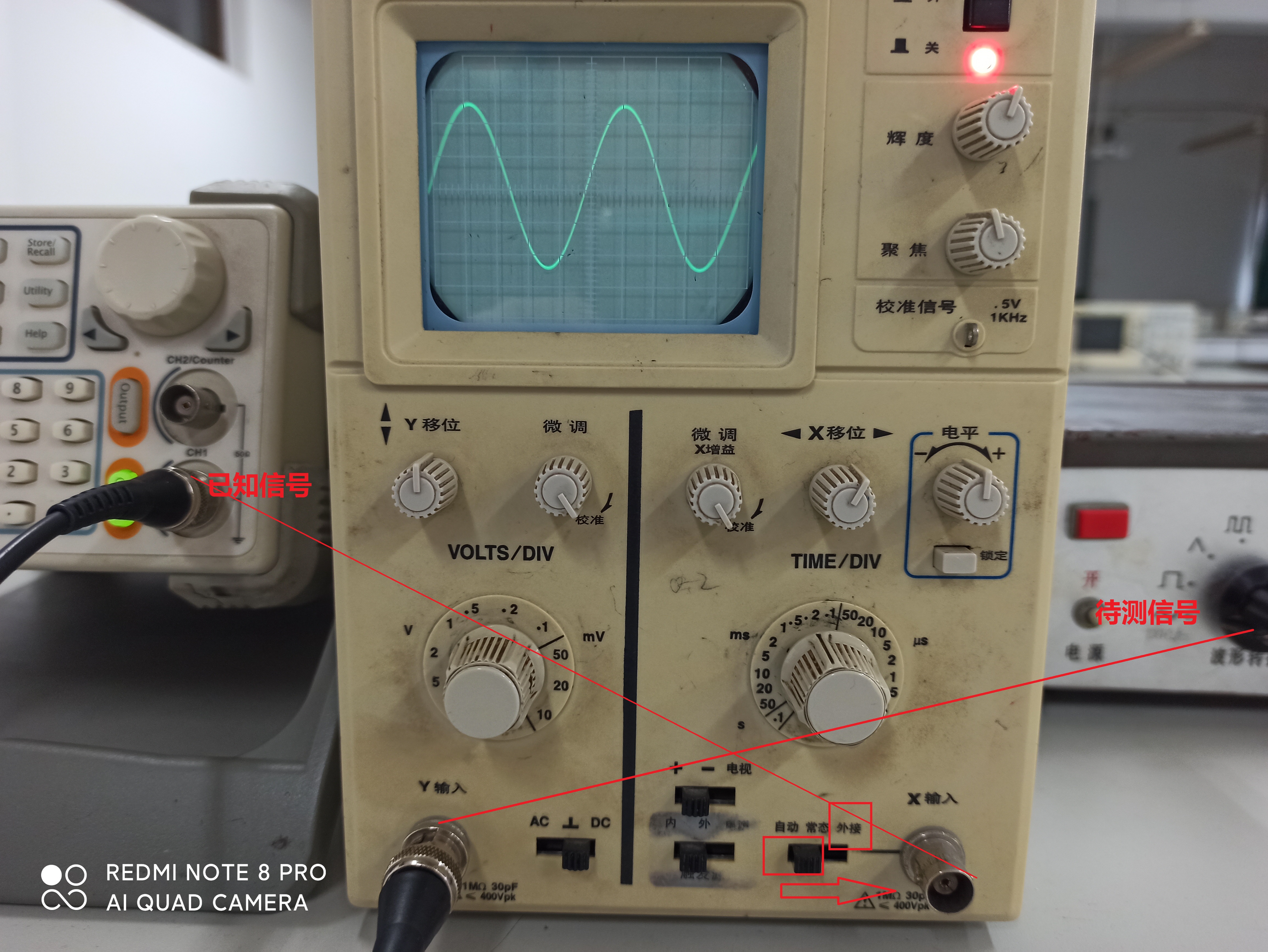

如图所示，待测信号接到示波器Y轴，已知信号接到X轴，X外接输入，即方形开关拨到“外接”位置。调节已知信号fx频率，直到出现合适大小的李萨如图形。

注意：另一款示波器的外接。

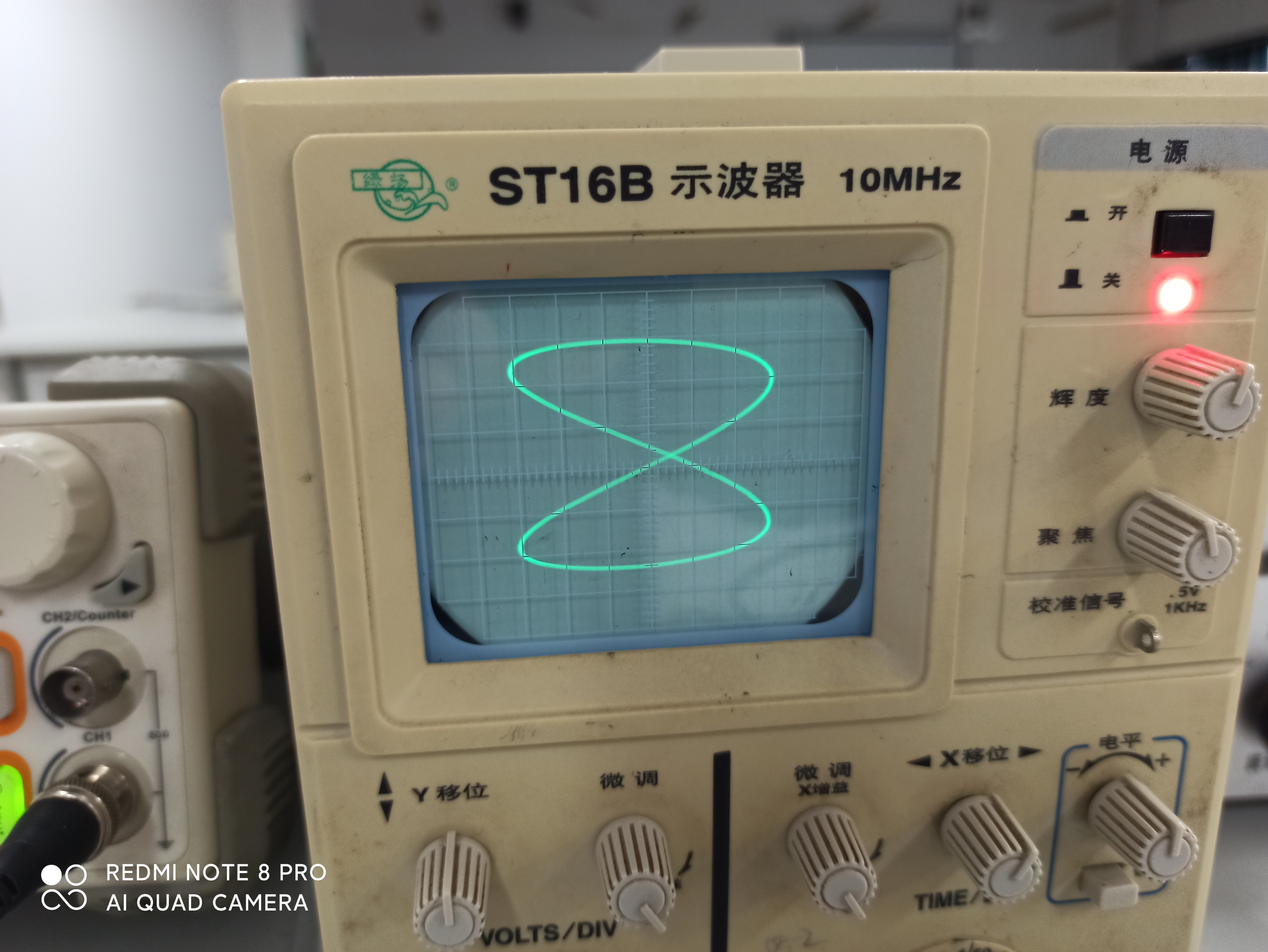

李萨如图形测量频率
