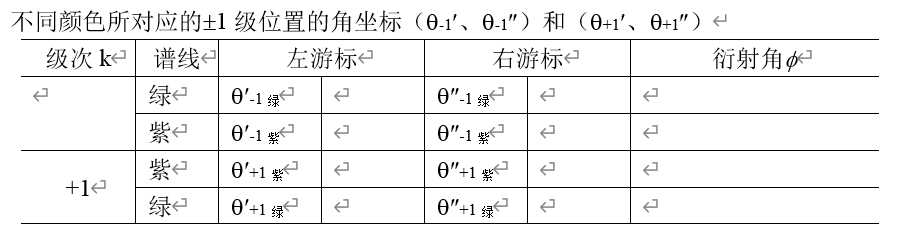

数据记录表格
分光计结构图
分光计调节步骤
1.准备工作
（1）通过目镜观察，确保视场中照明小灯亮。

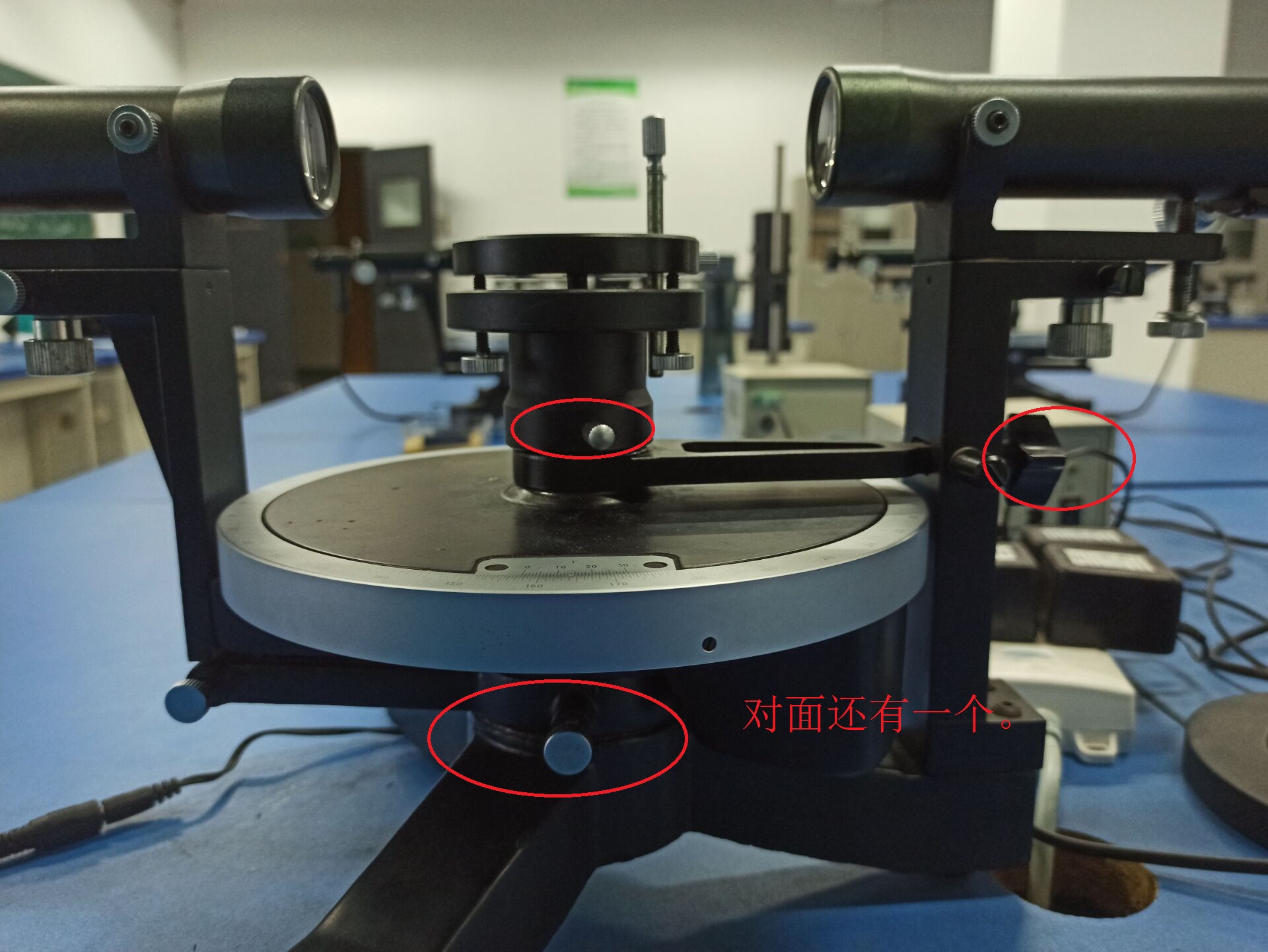

（2）松开锁紧螺丝（横向螺丝），使望远镜、载物台、游标盘均可自由转动。
2. 粗调水平。

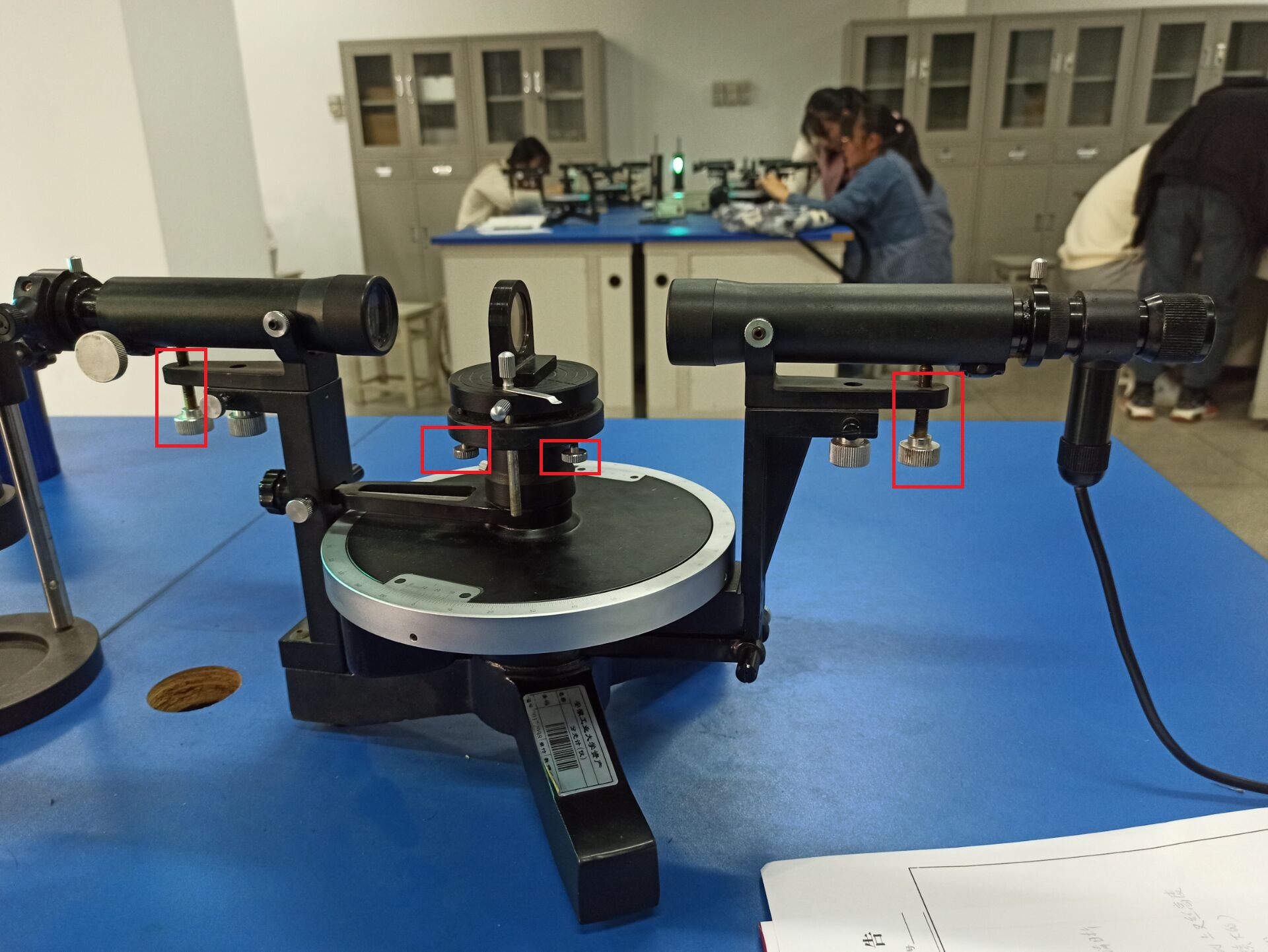

调节竖直方向螺丝，确保望远镜、载物台、平行光管目测水平。(这一步非常关键，非常重要！！！！！)

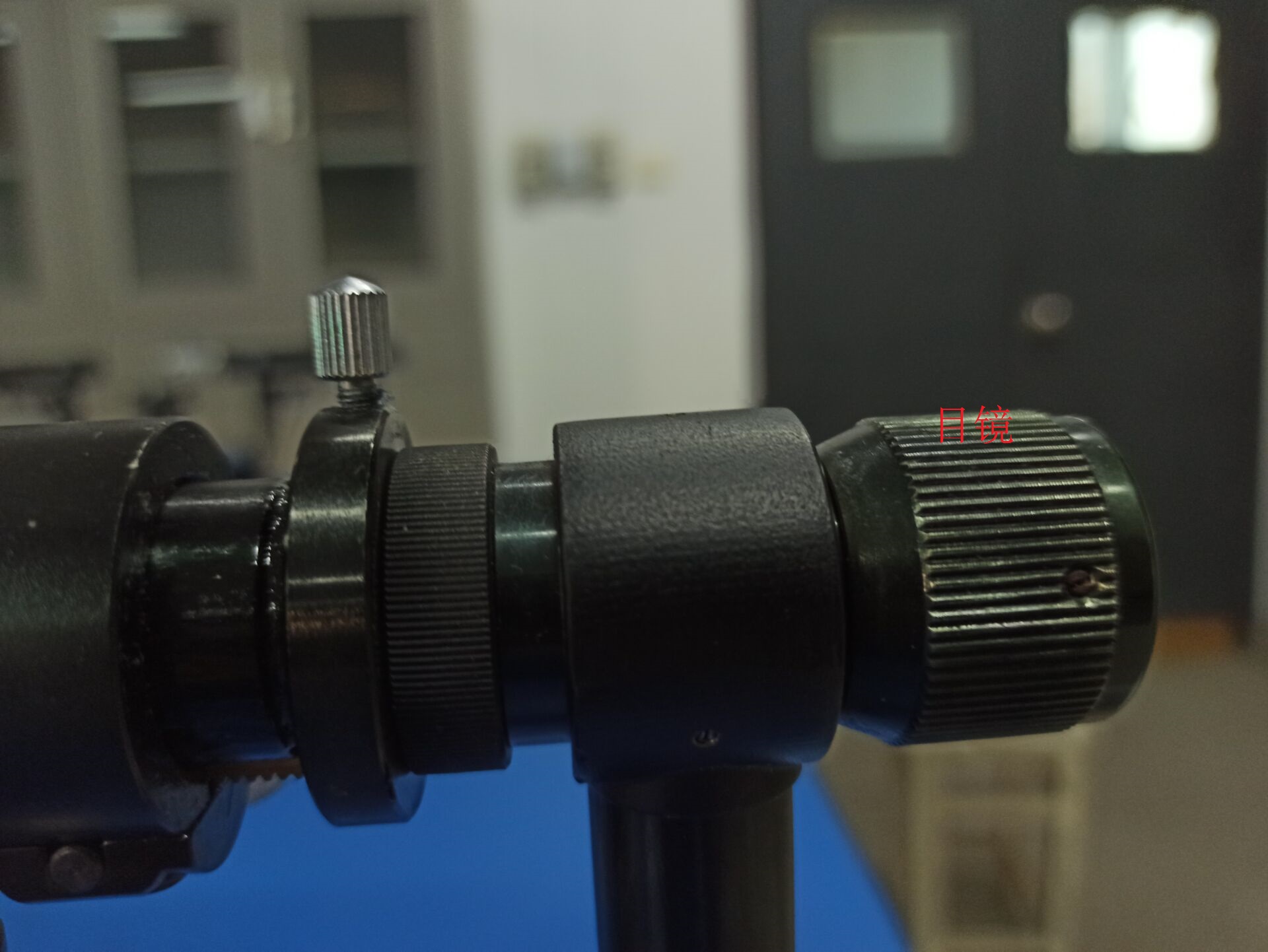

（1）旋转目镜，使叉丝清晰；

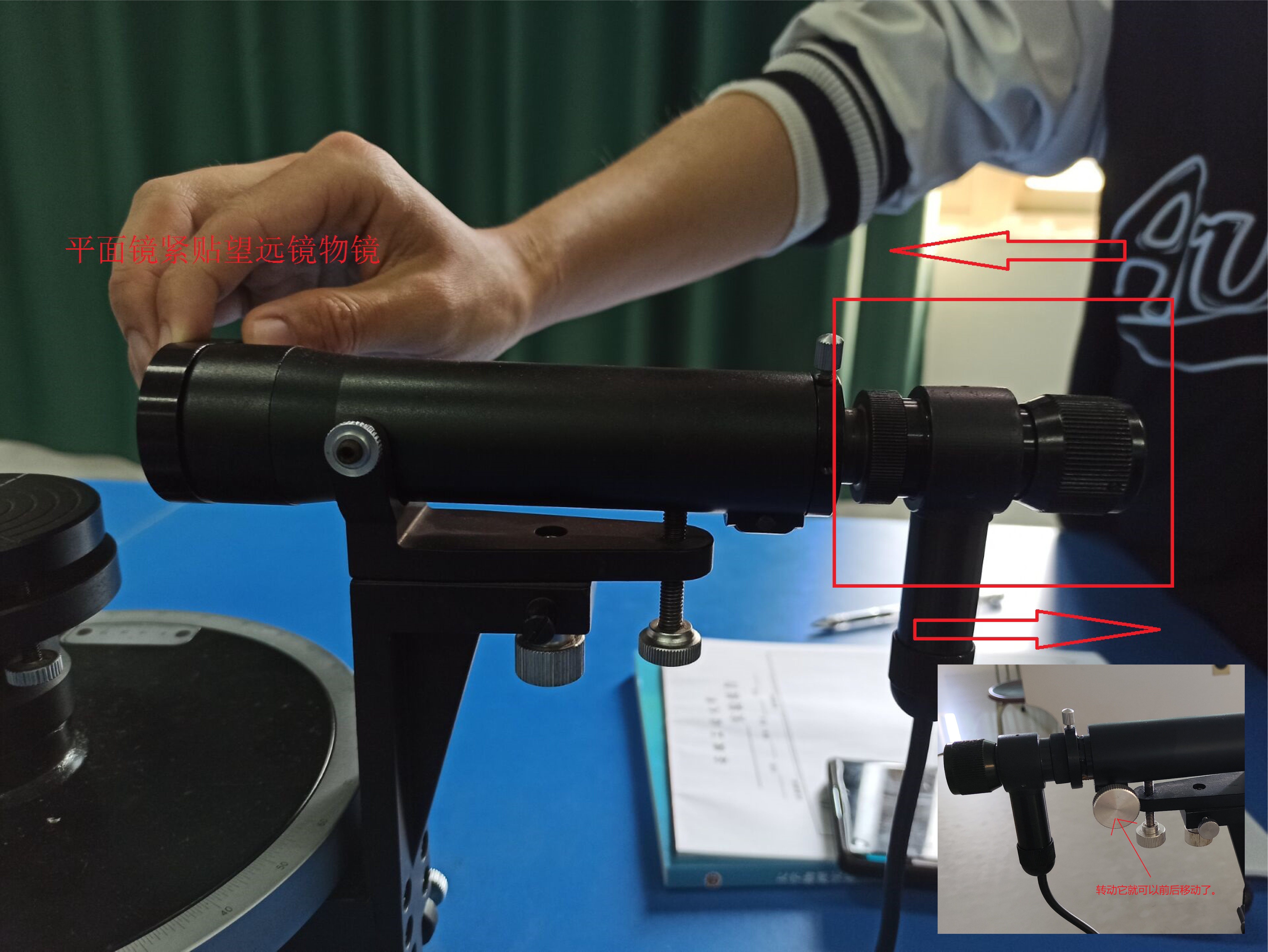

（2）将平面镜紧贴望远镜物镜前，如图所示。这时从目镜中能看到绿色十字像；整体前后移动目镜及分划板部分（旋转望远镜上横向白色手轮），使绿色十字像清晰。
4.调节望远镜光轴垂直于分光计主轴。
（1）将平面镜放在载物台上，放置方式如下图所示。转动载物台带动平面镜，当望远镜垂直于平面镜时保证两面都有反射的绿色十字像，若无，则需要重新对望远镜和载物台水平状态进行粗调，直至两面都有反射回的绿色十字像。
（2）在两面都有反射十字像基础上，利用各半调节法，如下图所示，反复调节，直到两面反射回的绿色十字像高度都达到上叉丝的高度。（调节望远镜及载物台倾角螺丝）

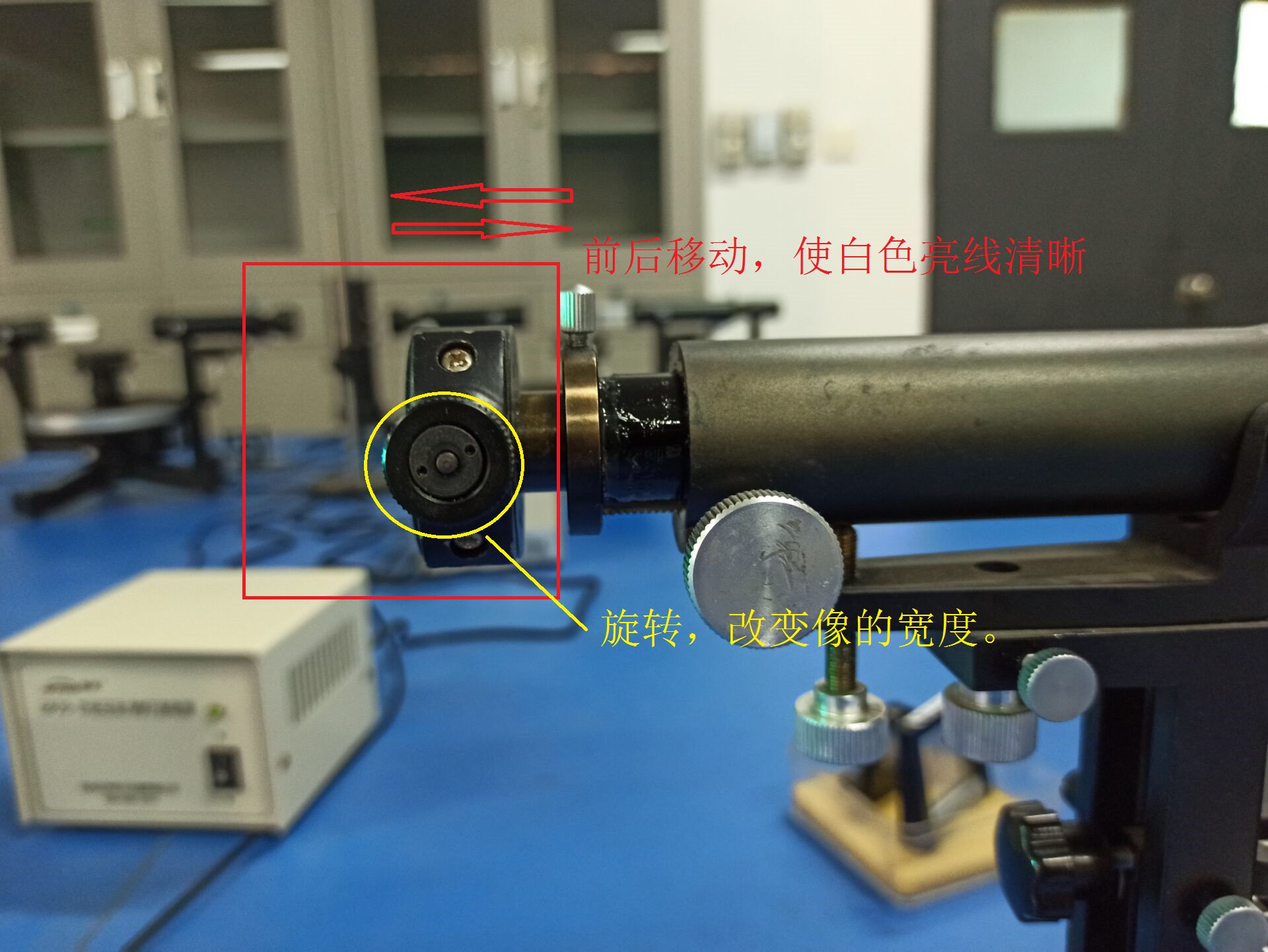

点亮汞灯，转动望远镜，找到白色狭缝像（竖的亮线），前后移动狭缝（旋转平行光管上横向白色手轮），使白色竖像最清晰。调节缝宽，使狭缝像宽度合适。
6.调节平行光管垂直于分光计主轴。
调节平行光管水平螺丝，使其中心与中叉丝等高。
分光计完整的调节视频
三、分光计的读数
四、光栅衍射测量波长。（步骤）
1.固定游标盘（内盘），确保游标一左一右，利用平行光管下方的横向固定螺丝。如图所示A螺丝。
2.将光栅放在载物台上，在确保平行光管垂直于光栅面的前提下（三线合一，如下图所示），固定载物台。如上图所示B螺丝。
3.将读数盘外盘与望远镜固定在一起。固定螺丝是位于游标盘下方的横向螺丝。（左右侧各有一个，利用左侧这一个）
4.转到望远镜，找到绿、紫光谱，将光谱与叉丝竖线重合，即可读数。每一个位置读左右游标两个读数。
