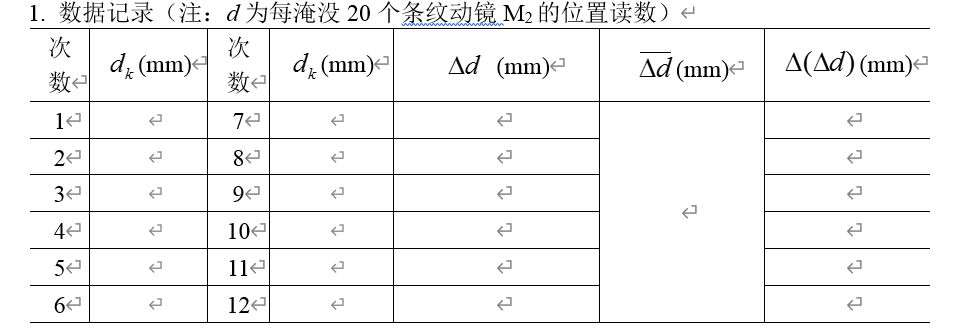

数据记录表格

注意：在任何时刻严禁直视激光光源！！！！

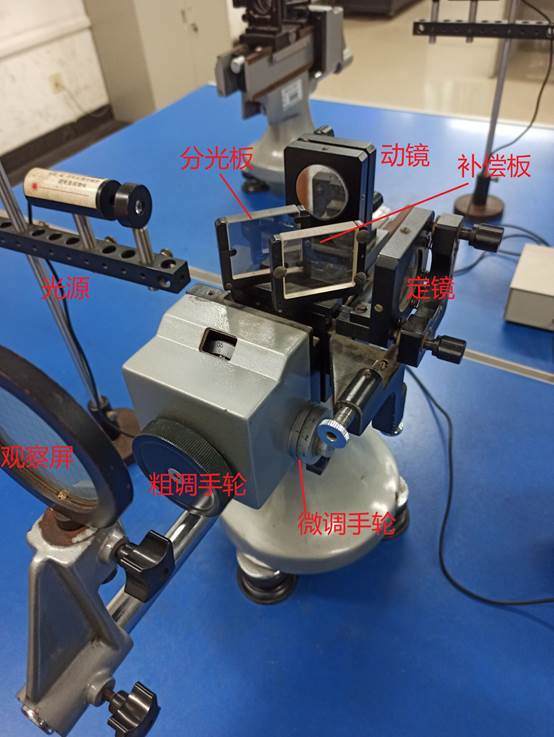

一、实验装置图

二、实验调节步骤

1.打开激光光源电源开关。调节光源高度和左右位置，使得动镜和定镜接收到充足光线，即激光通过分光板后分别投射到动镜和定镜的中间位置。

2.旋转粗调手轮，使动镜初始坐标47cm左右。(东校区仪器初始坐标为45-50cm处。）

3.取下干涉仪观察屏（注意轻拿轻放），视线对着分光板观察，可看到两排光点，每排光点中有一个最亮的，调节动镜及定镜背面螺丝，使两排亮点里最亮的两个点重合。如下图所示。

4.装上观察屏，看到明暗相间圆干涉条纹。如无条纹，则需重新调节亮点重合。

5.轻轻调节定镜或动镜背面螺丝，使条纹中心位于观察屏上。（如果已经在观察屏上则忽略此步骤）。

6.旋转微调手轮，使观察屏上的条纹中心出现淹没或涌出现象（如视频所示），则仪器已经调节好，处于可测量状态。如果旋转微调手轮，观察屏上条纹既不淹没也不涌出，则需要先旋转粗调手轮半圈，然后再同方向旋转微调手轮。（注意：后面进行测量时，同方向旋转微调手轮。不可反转！！！！避免回程差。）（什么是空程差？）

条纹涌出视频

条纹淹没视频

7.测量。缓慢转动微调手轮，使条纹的变化处于“淹没”或“涌出”，当圆形条纹中间的一条缩为一暗点时，记录此时动镜坐标读数 d；再向同一方向转动微调手轮，同时默数条纹变化的数目，每次数到20记录一次动镜坐标，共测量12 组数据。

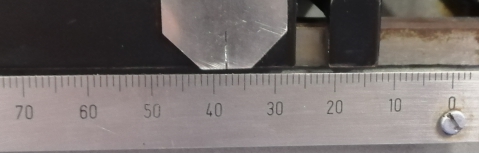

读数：三级读数系统。

          37mm（不估读）

         0.16mm（不估读）

77.1*0.0001mm（需要估读）

                总读数为：37.16771mm
