二、数据记录表格

三、操作测量

1.驻波共振法（x内接）

原理图

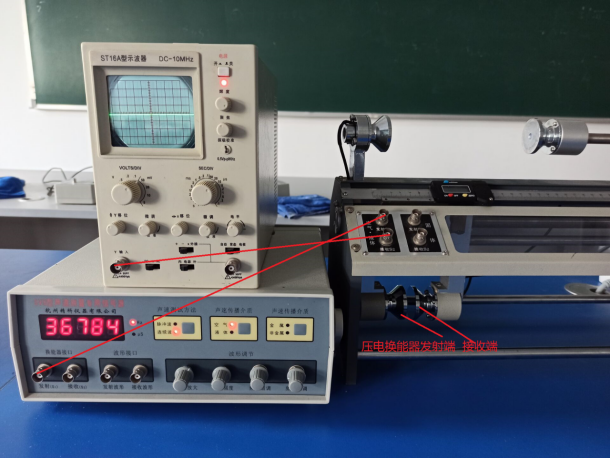

 实物图

（1）找共振频率。

a.转动手轮，使游标卡尺初始读数在0附近。信号源初始频率设为37KHz，调节示波器，出现正弦波。（示波器的使用见附件）

b.在37KHz左右仔细调节信号源输出频率，同时观察示波器，当示波器上正弦波幅度达到最大值时，此频率即为共振频率。（注意：此过程中正弦波如果超出示波器屏幕范围，需先减小信号幅度再调节频率）（信号源的使用见附件）

（2）找波节位置。（相邻两个波节间距为半个波长）

转动手轮，让接收端向离开发射端方向移动，同时观察示波器，每当正弦波幅度达到极大值即为波节位置，读出此时坐标，连续记录12个位置。（游标卡尺读数见附件）

2.相位比较法（x外接）

原理图

 实物图

（1）共振频率。与前一个实验相同，不需要调节。

（2）找相同李萨如图形。（相同图形间距为一个波长）

  a. X外接，发射端和接收端靠近。调节示波器，出现李萨如图形。

  b. 转动手轮，让接收端向离开发射端方向移动，同时观察示波器，直到出现一条斜线的图形，记录此时坐标。（游标卡尺读数见附件）

      C.连续移动，直到再此出现相同的一条斜线，记录坐标，连续记录12个。

附件
