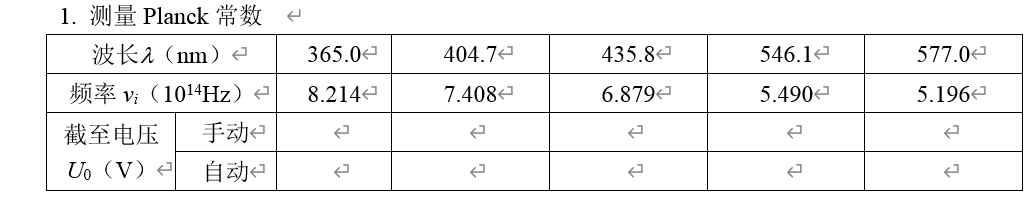

数据记录表格

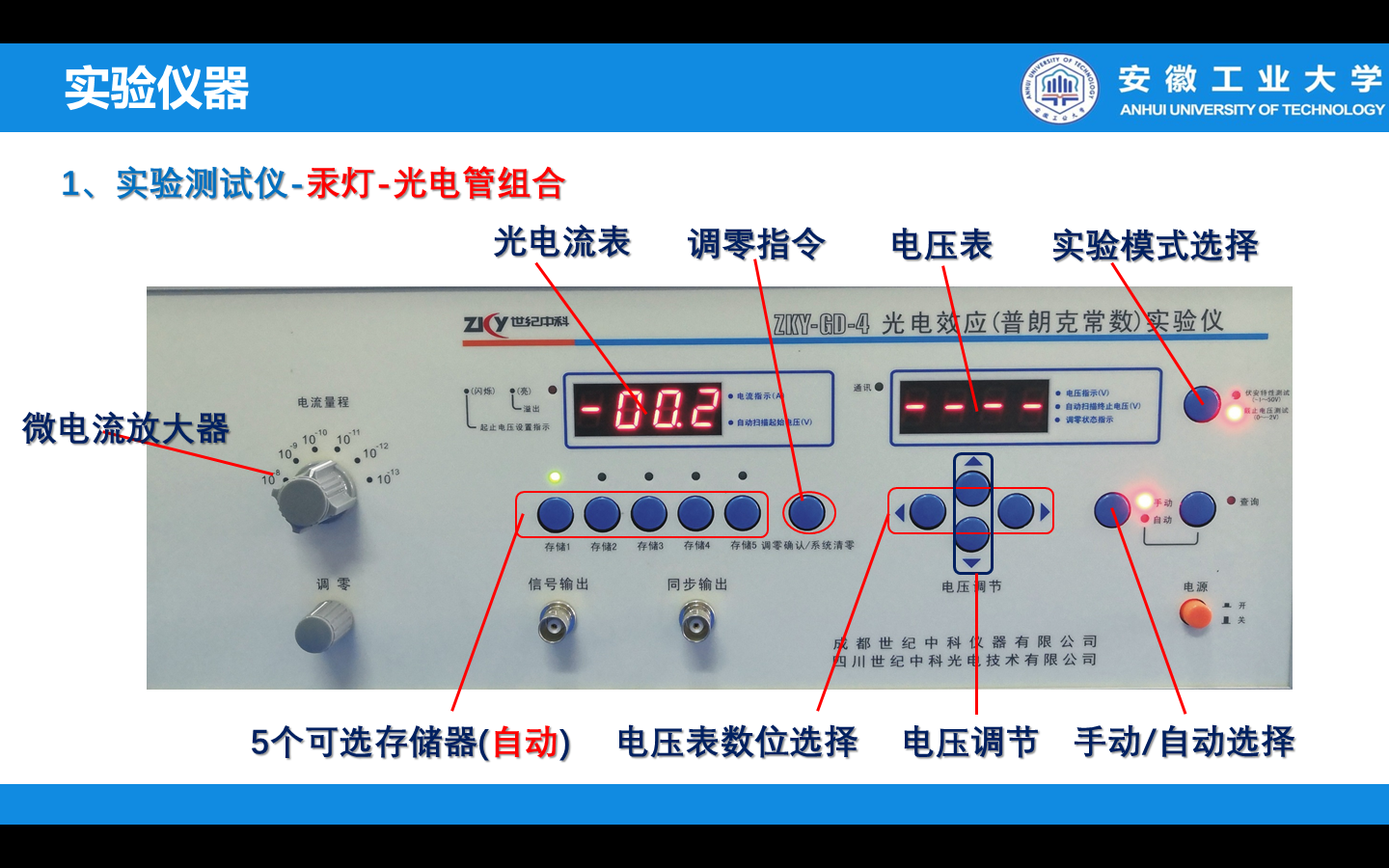

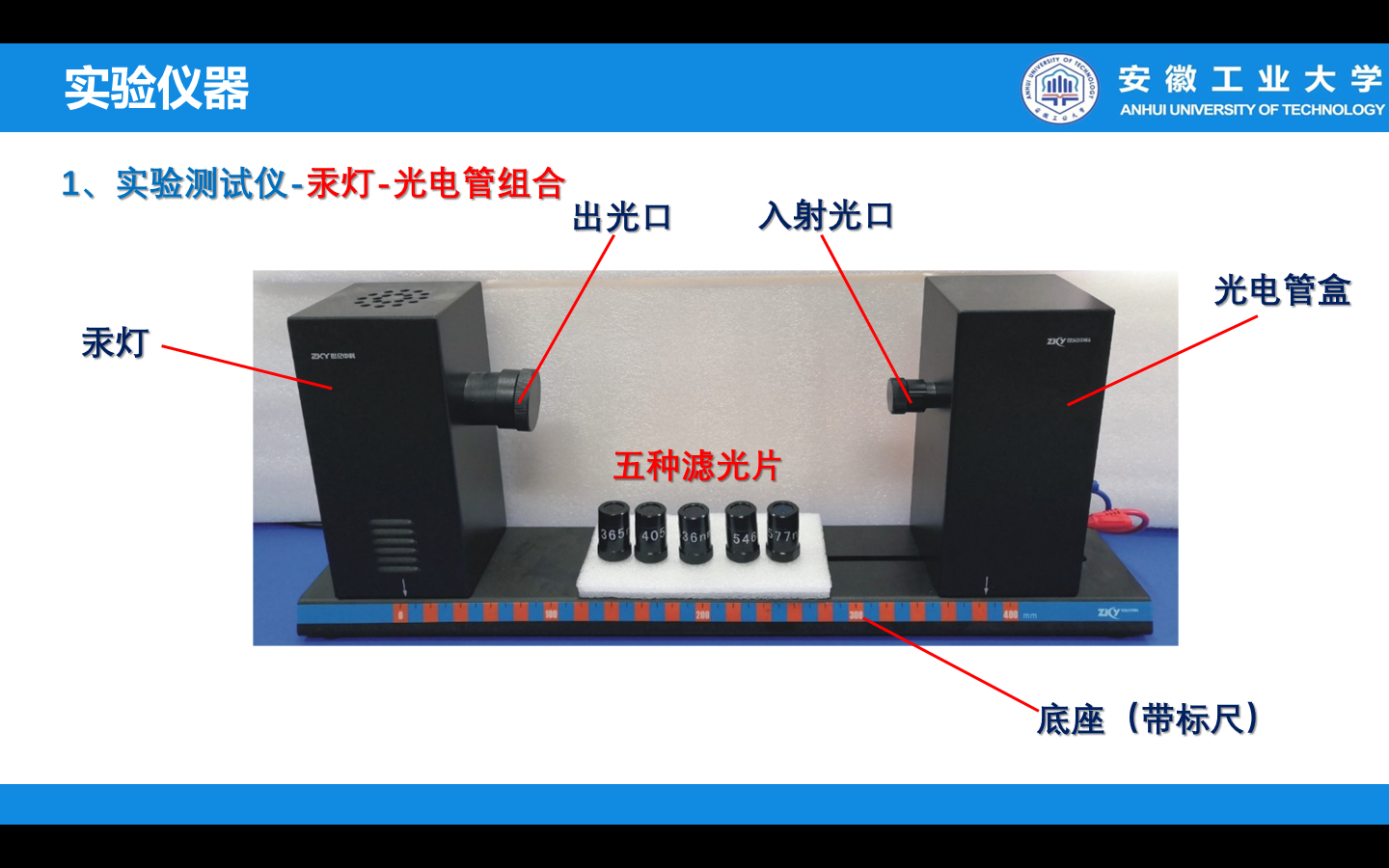

实验仪器介绍

注意：通电前汞灯光出光口及光电管入射光口都必须用遮光罩罩住，严禁汞灯光直接照射光电管！！！！！！

1．测量准备

（1）将测试仪及汞灯电源打开，进行预热20分钟。——汞灯及光电管的暗箱用遮光罩罩住！！！！！

（2）调整光电管与汞灯的距离，约为40厘米。

（3）用专用电缆将光电管暗箱电压输入端与测试仪电压输出端连接起来。

（4）将【电流量程】选择开关置于所选档位（截止电压测试初始预置为10^-13）。

（5）调零：将光电管暗箱电流输出端k与测试仪微电流输入端断开，旋转【调零】旋钮，使电流表指示为000.0。按【调零确认/系统清零】按钮。然后将光电管暗箱电流输出端k与测试仪微电流输入端连接起来。再次按【调零确认/系统清零】按钮,使电压表上显示数字。

（6）选取“截至电压”测量，选择“手动”模式。

2．手动测量截止电压

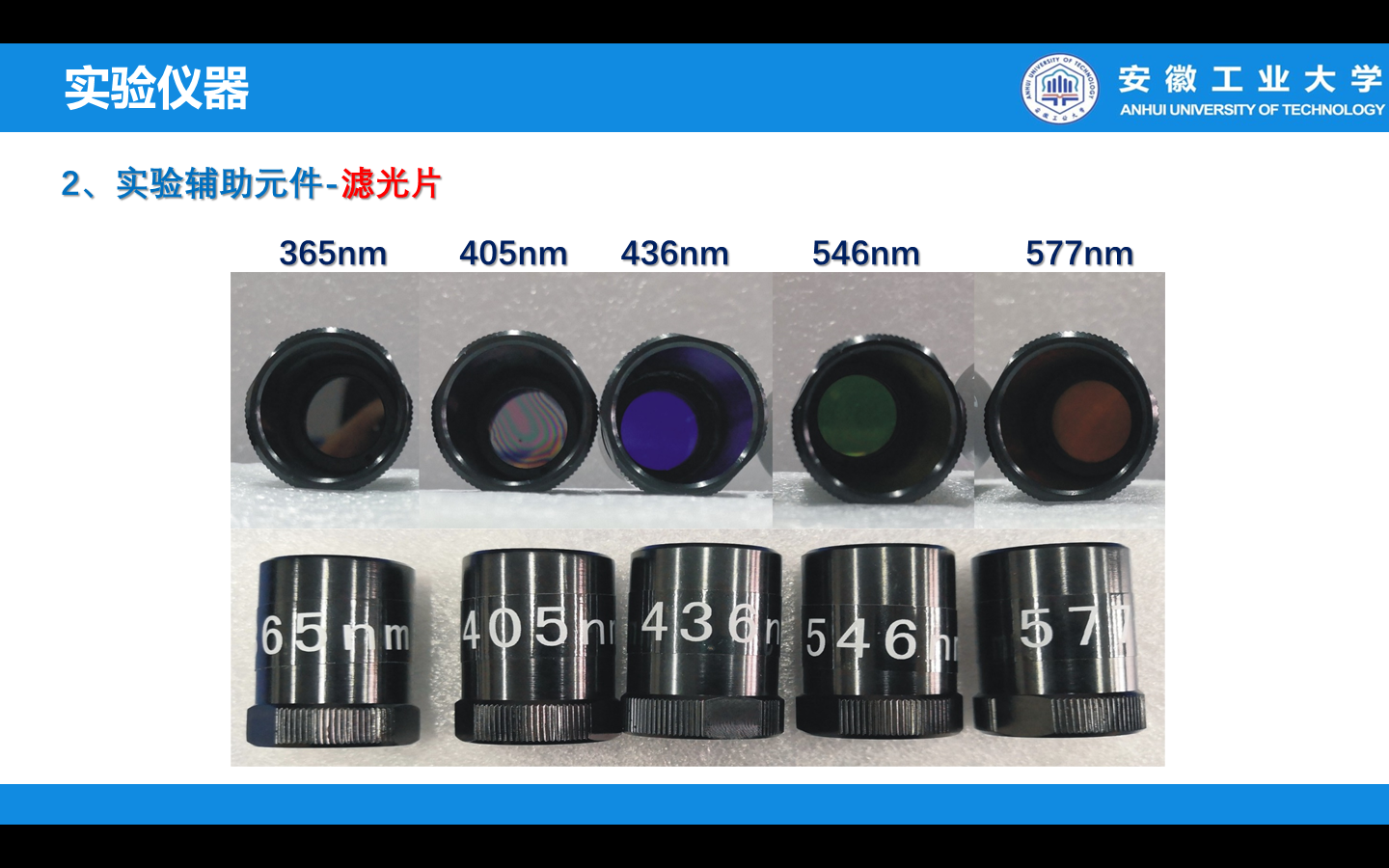

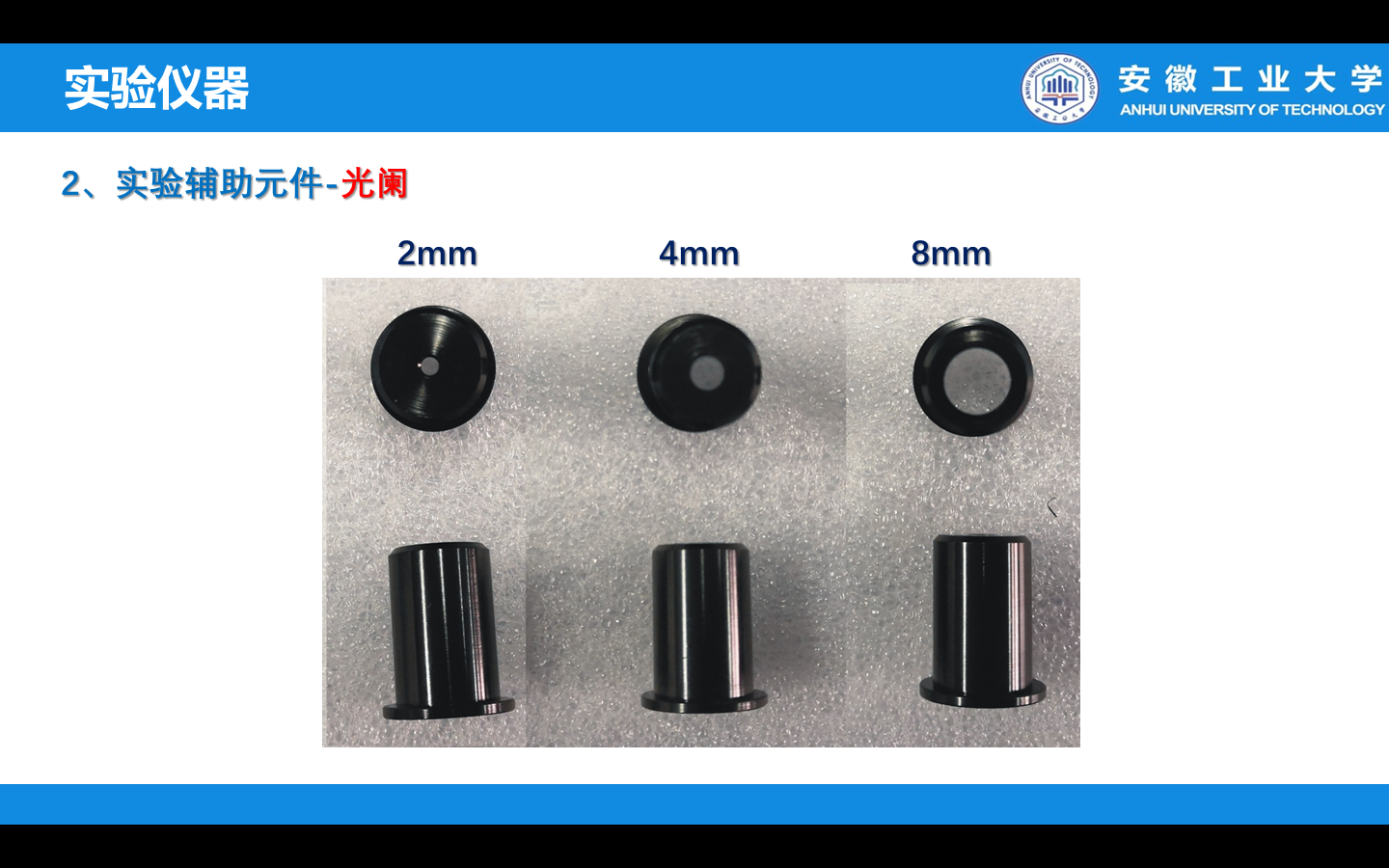

（1）撤去光电管入口遮光罩，将8mm的光阑放入光电管入口处；将波长为577nm的滤波片套在光电管入口处。

（2）撤去汞灯灯罩；

（3） 轻点【电压调整】周围的“<”和“>”以及“Λ”和“V”来改变电压，观察电流的变化，当电流指示为为“000.0”，此时的电压表指示就是该波长光所对应的截止电压。

（4）将577nm滤光片依次换成546nm、436nm、405nm、365nm的滤光片，重复上述步骤。分别记录各自的截止电压。

注意：在更换滤光片时应将汞灯遮光罩罩住！！！！

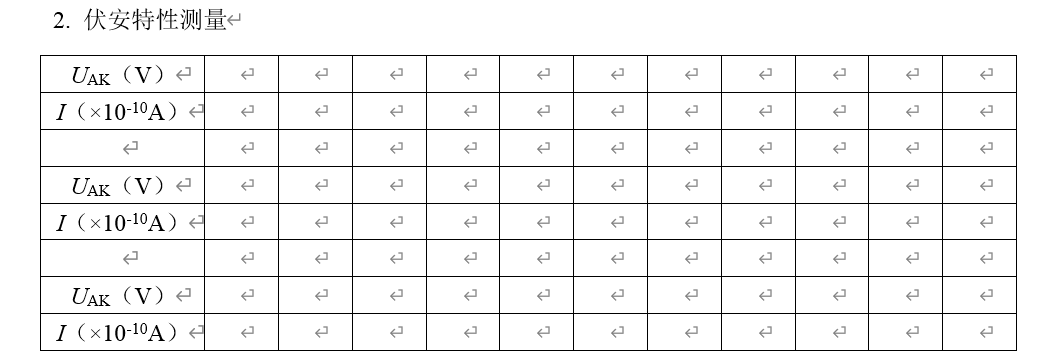

3．手动测量光电管伏安特性

（1） 将【电流量程】选择开关置于所选档位。（伏安特性测试初始预置为10^-10）

（2）按前述步骤进行系统清零和调零操作。

（3）选取“伏安特性”测量，选择“手动”模式。

（4）试测：将某一波长的滤光片套在光电管入口处，改变电压，从-1v开始增加，最高电压为50v，观察光电流的变化，如果电流太小，如最大值小于20，则需要更换更小的电流量程，或者更大的光阑。更换量程后需要重新进行调零操作。

（5）正式测量：在合适的测量条件下，从-1v开始增加，最高电压为50v，每隔1V记录对应光电流大小。

4．用示波器观察光电管伏安特性

（1）在“手动进行光电管伏安特性测试”基础上，将”信号输出”接口连接示波器ch2（Y）通道，“同步信号”连接示波器ch1（X）通道。

（2）选取“伏安特性”测量，选择“自动”模式。按“存储1”。系统30秒倒计时后自动进行光电特性测试。

（3）调节示波器，进行特性曲线观察。选择YT模式，选择CH2信源，进行电平（level）调节，调节幅度及水平扫速，出现合适稳定曲线。
