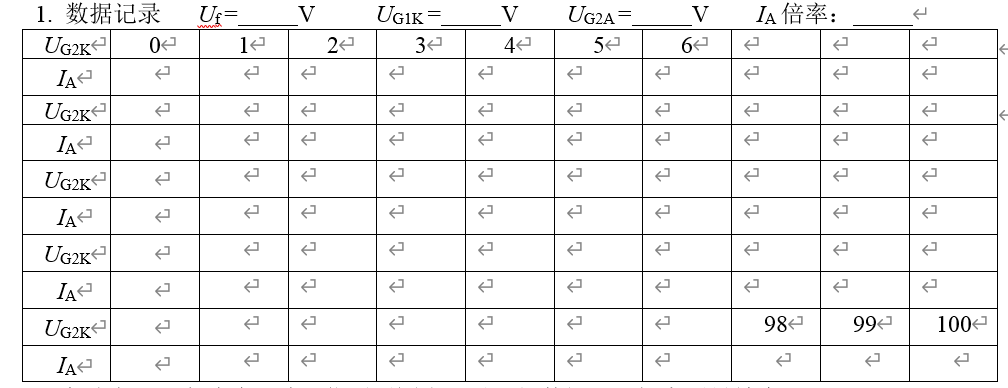

数据记录表格

    从0开始，每隔1V记录一次对应电流值，参考表格如下。因数据较多，也可以不画表格。

实验操作指导

任务1：手动测量Ip—UG2K波形曲线。

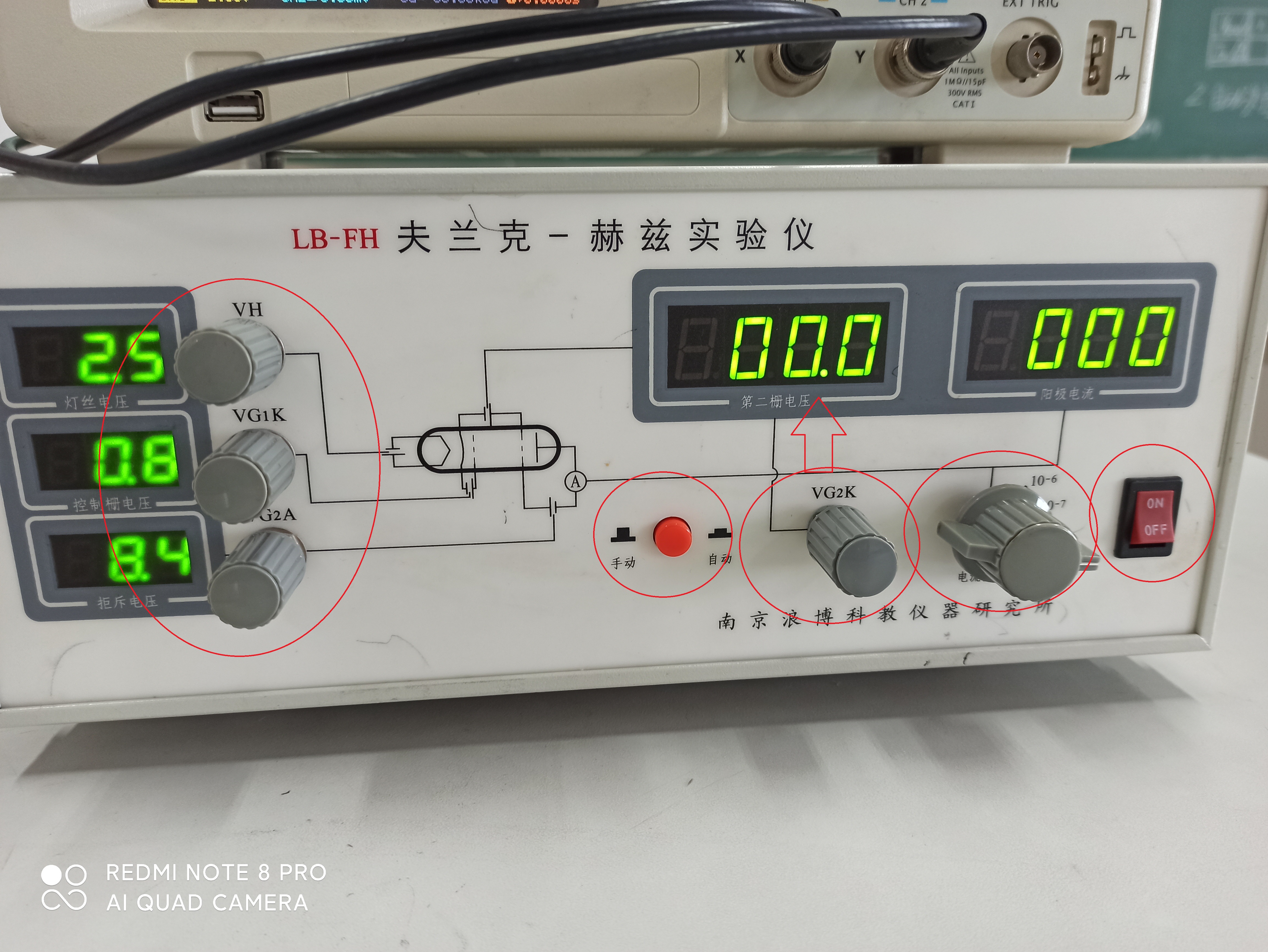

一、准备工作

1.打开电源开关

2.将电流量程预置在10^-8

3.调节VG2K，使第二栅电压为0

4.切换到“手动”测量状态。

5.按出厂值设置VH，VG1K，VG2A电压。（在仪器顶部左下角）

二、粗测调整参数。

调整好仪器初始状态，预热5分钟后，缓慢（一定是缓慢调节！！！）增大加速电压VG2K到100V，同时观察阳极电流的变化情况：

（1）如果电流变化太小（例如，显示数字始终只有个位数，或者只有几十的量级），则需要切换到小的电流量程；要求，电流最大值不能小于100！！！

（2）如果电流变化太大（例如，超量程溢出），则需要切换到更大的电流量程。

（3）如果仅仅切换电流量程不能达到满意的效果，则需要在理论值附近微调VH，VG1K，VG2A。（此步骤慎重调节。）

三、数据测量与记录。

（1）缓慢旋转0~100V调节旋钮，使电压表读数由0V逐渐增大到100V，同时记录Ip的读数，逐点测量.（每隔1伏）。

（2）同时还需要记录电流量程，VH，VG1K，VG2A等值。

      (3)测量结束后，将加速电压VG2K调节到零。

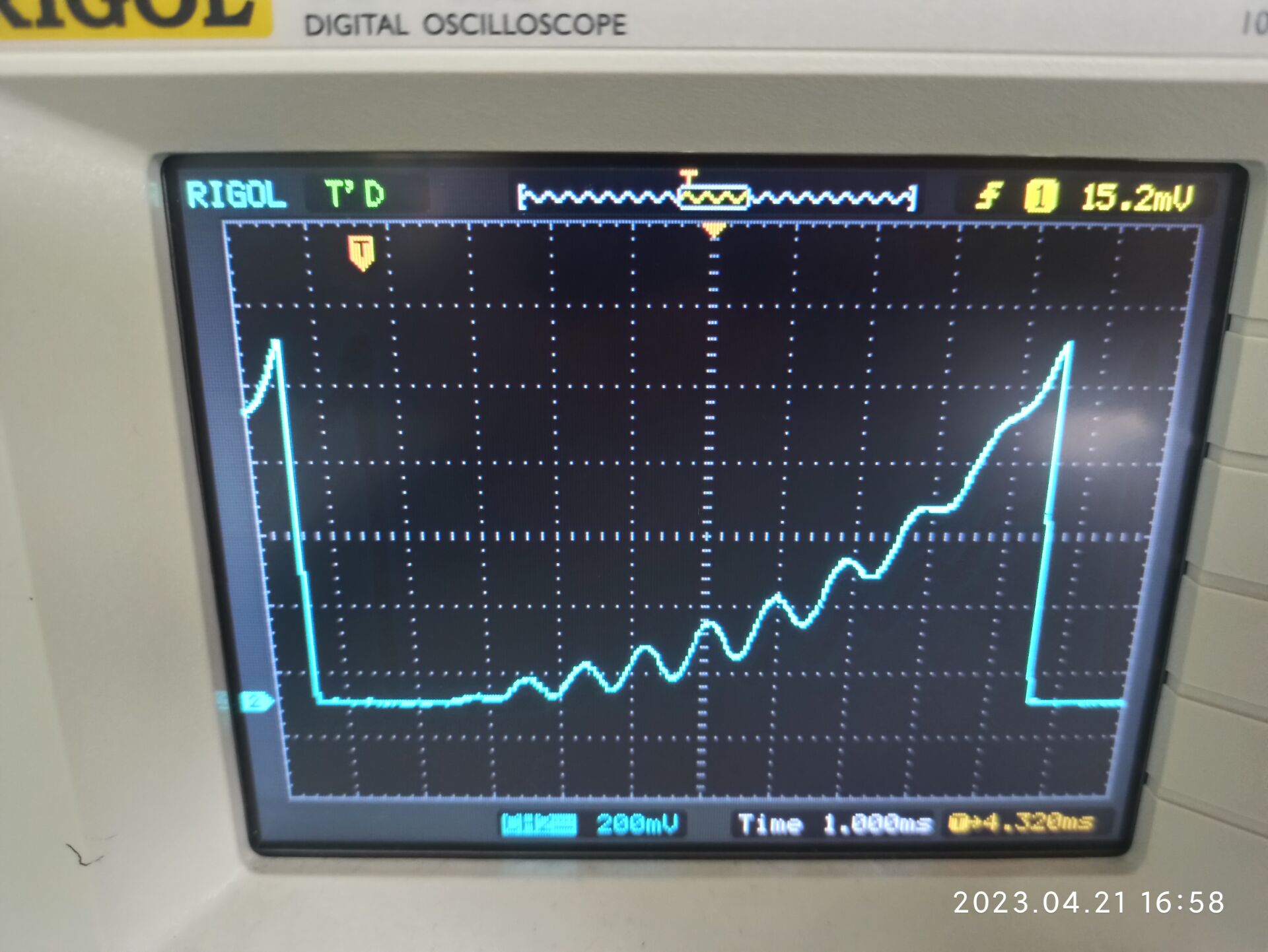

任务2：利用示波器观察Ip—UG2K波形曲线。

1.按照前面手动测量的方法将仪器调节到合适的测量状态。

2.将加速电压VG2K调节到零。

3.切换到“自动”测量状态。

4.调节示波器，出现合适大小的曲线。

5.微调VH， VG2A，观察并记录对曲线的影响并分析原因。

6.完成测量，仪器恢复到初始状态。

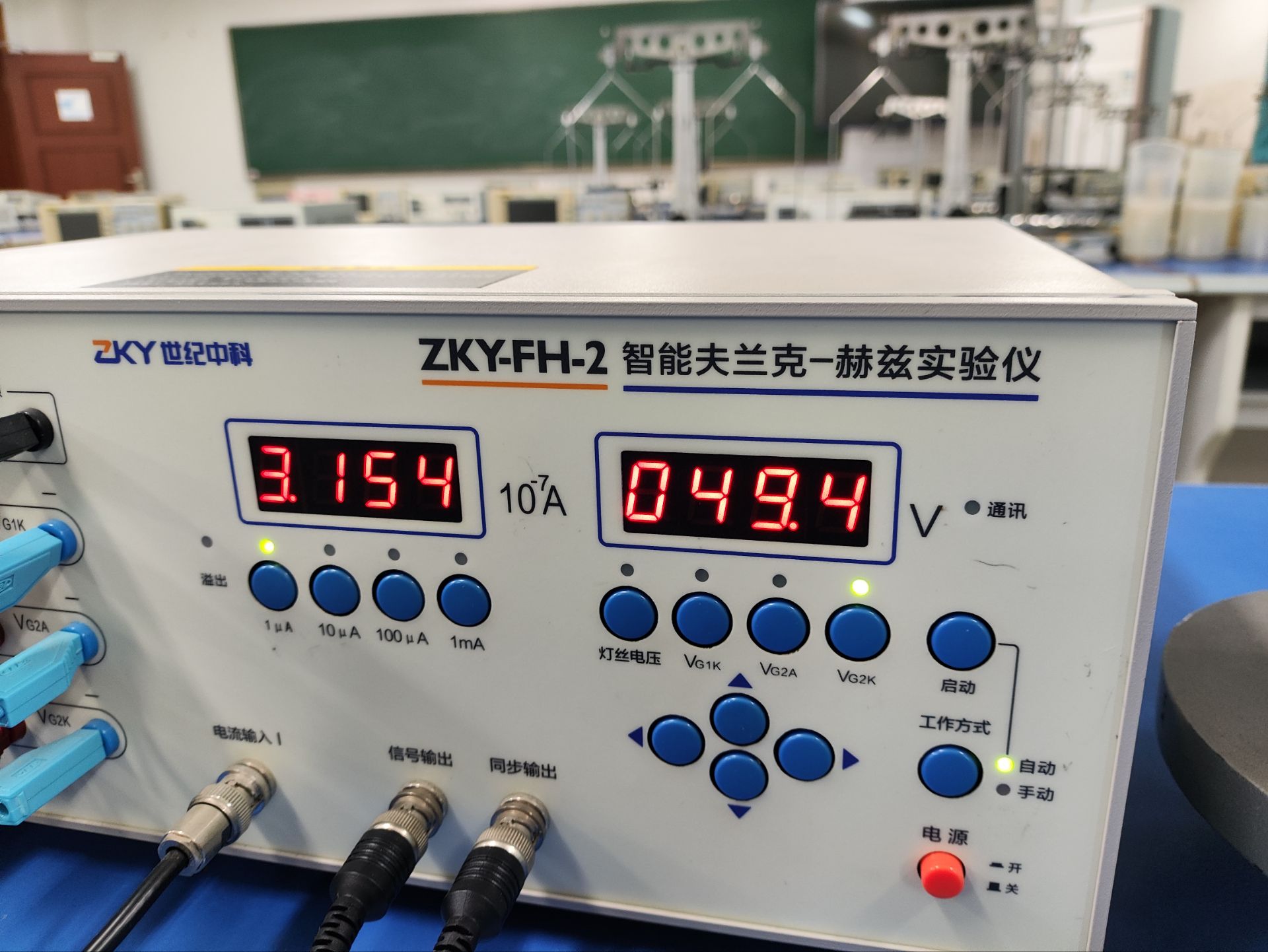

（18-20号实验桌）自动测量步骤：

1.选择自动模式：

2.设置1微安量程：

3.按手动测量调整结果设置灯丝电压等，包括Vg2k最大值（90V）：

4.启动。
