三棱镜折射率实验操作指导
上一节
下一节

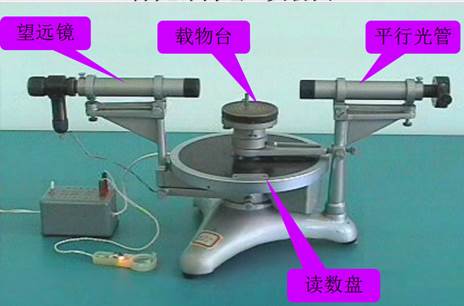

分光计结构图
一、分光计调节要求与目标
（1）光学要求
平行光管发出平行光；
望远镜聚焦于无穷远（即接收平行光）。

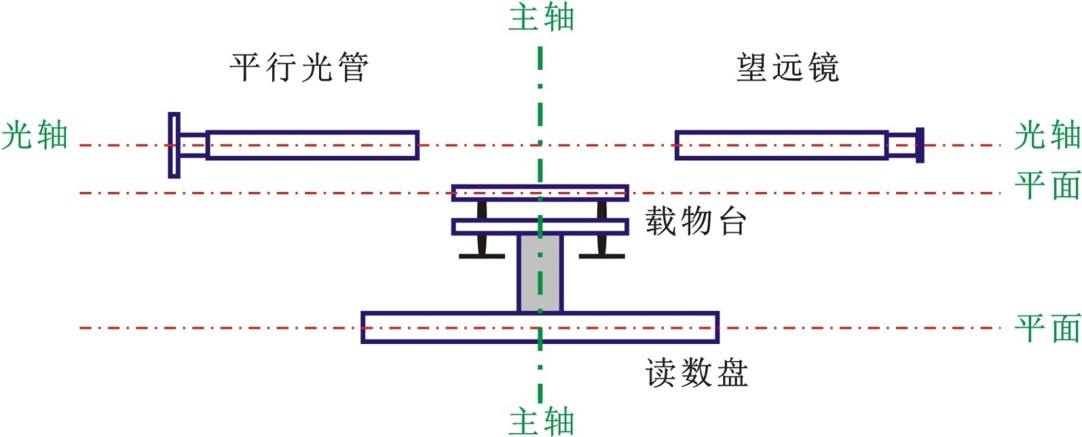

（2）几何要求
平行光管和望远镜的光轴与分光计转轴垂直。如图所示。

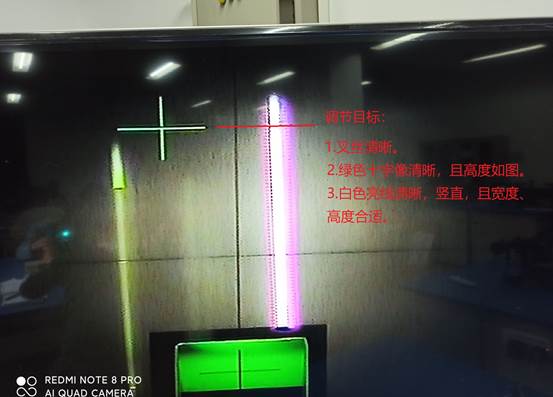

（3）可观察的调节目标
二、分光计调节原则与步骤
总体调节原则：
先粗调后细调，由近及远。具体来说，先外视粗调各个部件水平状态，然后按照望远镜、载物台、平行光管的顺序依次调节。
具体调节步骤：
1.准备工作
（1）通过目镜观察，确保视场中照明小灯亮。

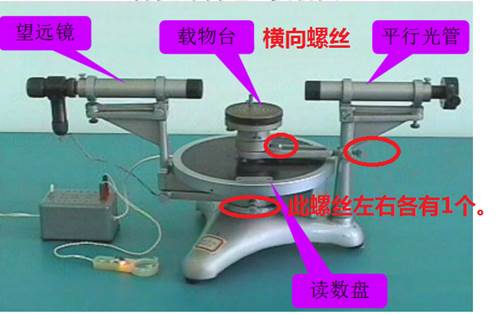

（2）松开锁紧螺丝（横向螺丝），确保望远镜、载物台、游标盘均可自由转动。（点击此处，观看视频调节）
2. 粗调水平。

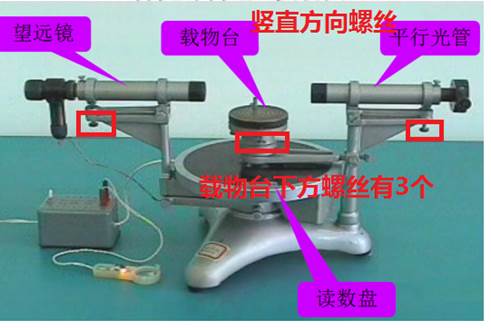

调节竖直方向螺丝，确保望远镜、载物台、平行光管目测水平。
3. 调节望远镜能观测平行光 。（点击此处，观看视频调节）

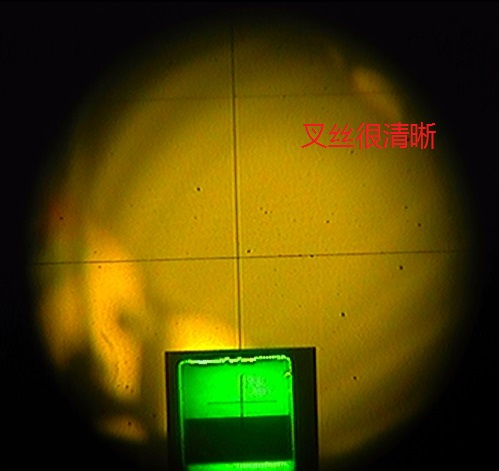

（1）旋转目镜，使叉丝清晰；
调节：
目标：
（2）将平面镜紧贴望远镜物镜前，看到绿色十字像；整体前后移动目镜及分划板部分，使绿色十字像清晰。
调节：
目标：
4.调节望远镜光轴垂直于分光计主轴。

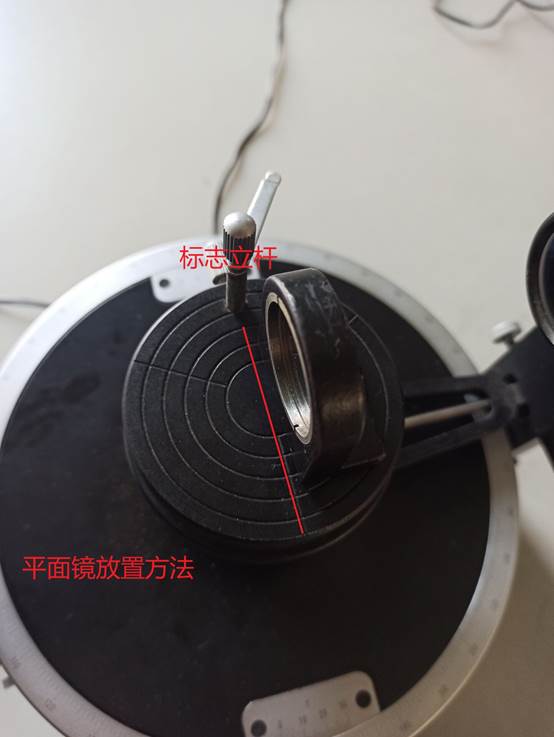

（1）将平面镜放在载物台上，转动载物台带动平面镜，当望远镜垂直于平面镜时保证两面都有反射的绿色十字像，若无，则需要重新进行粗调，直至两面都有反射回的绿色十字像。

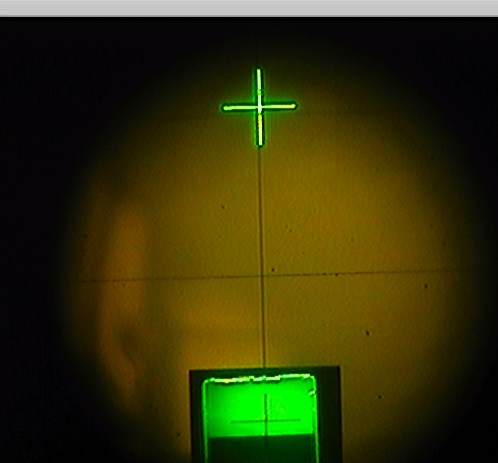

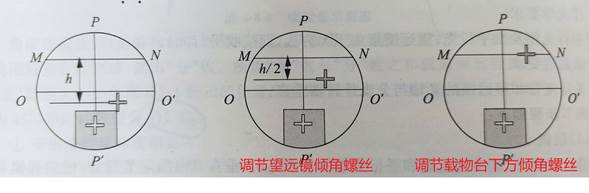

（2）在两面都有反射十字像基础上，利用各半调节法，如下图所示，反复调节，直到两面反射回的绿色十字像高度都达到上叉丝的高度。（调节望远镜及载物台倾角螺丝）

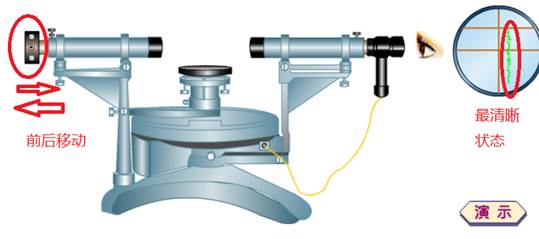

5.调节平行光管发射平行光。（点击此处，观看视频调节）
点亮汞灯，转动望远镜，找到白色狭缝像（竖的亮线），前后移动狭缝，使白色竖像最清晰。调节缝宽，使狭缝像宽度合适。

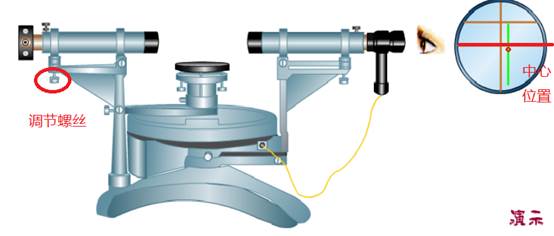

6.调节平行光管垂直于分光计主轴。（点击此处，观看视频调节）
调节平行光管水平螺丝，使其中心与中叉丝等高。

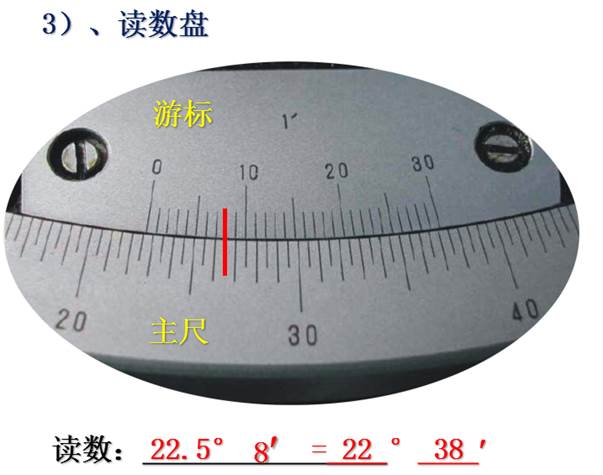

三、分光计的读数
