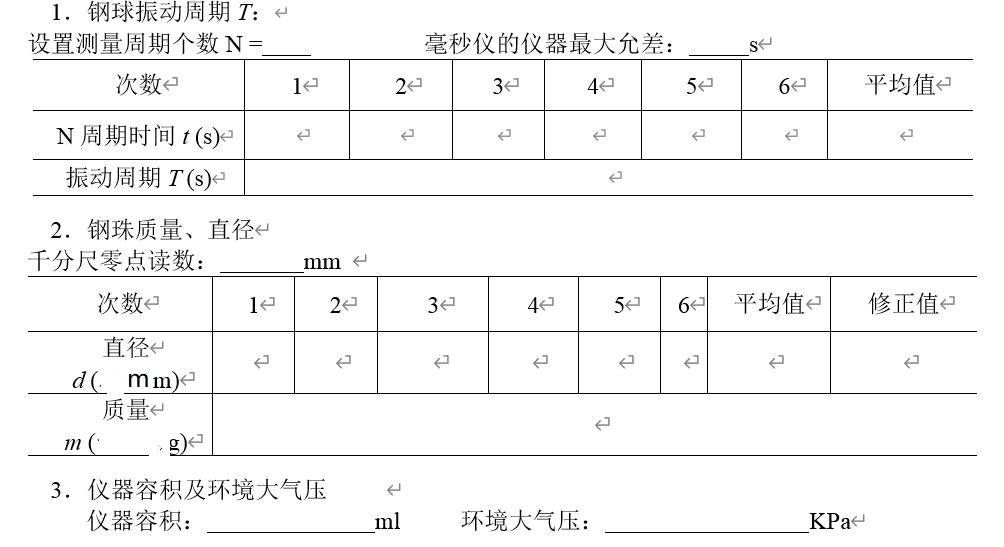

数据记录表格

实验指导

1．实验仪器的调整

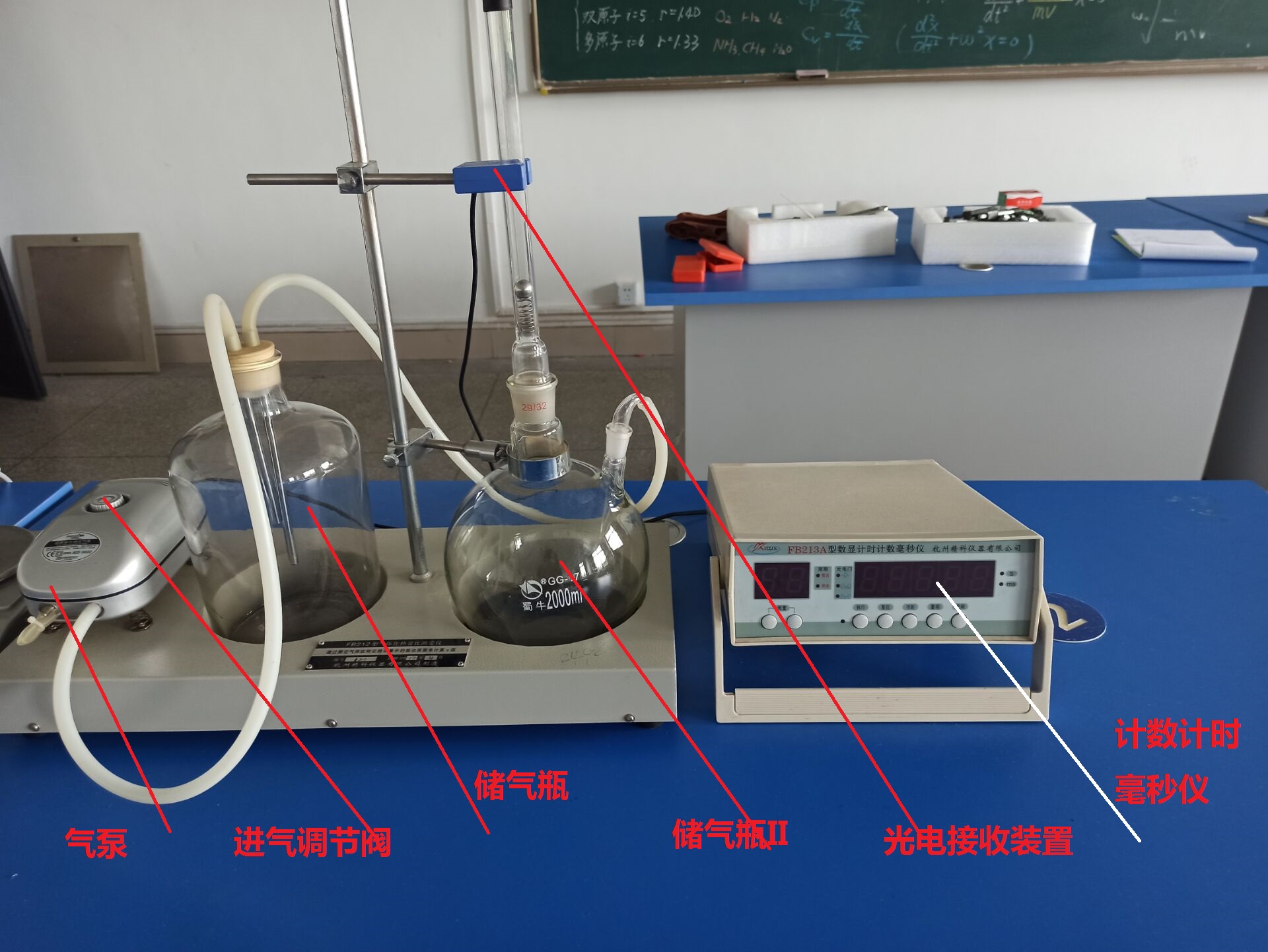

（1）将气泵、储气瓶用橡皮管连接好，装有钢球的玻璃管插入球形储气瓶II。将气泵的供电电源插座与FB212型数显计数计时毫秒仪相连。将光电接收装置利用方形连接块固定在立杆上，固定位置于空芯玻璃管的小孔附近。光电接收装置与毫秒仪连接。

（2）接通FB212型数显计数-计时毫秒仪的电源，气泵开始工作，缓慢调节气泵上的调节旋钮，数分钟后，待储气瓶内注入一定压力的气体后，玻璃管中的钢球浮起离开弹簧，向管子上方移动，此时适当调节进气的大小，使钢球在玻璃管中以小孔为中心上下振动，即维持简谐振动状态。

2．振动周期测量

预置FB212型数显计数-计时毫秒仪的测量次数为20次，设置计数次数时，可分别按“置数”键的十位或个位按钮进行调节，设置完成后自动保持设置值。

在不锈钢球正常振动的情况下，按“执行”键，毫秒仪即开始计时，每计量一个周期，周期显示数值逐1递减 ，直到递减为0时，计时结束，毫秒仪显示出累计20个周期的时间。重复以上测量6次，记录数据。

3．钢球直径与质量测量(使用备用小球测量，在讲台上！！！)

用千分尺和物理天平分别测出钢球的直径d和质量m，其中直径重复测量6次，质量单次测量。本实验中，为了仪器安全，采用测量备用钢球。

4．储气瓶D容积和大气压

储气瓶D容积由实验室给出，大气压由屏幕参数仪器读出。

附：千分尺的使用。

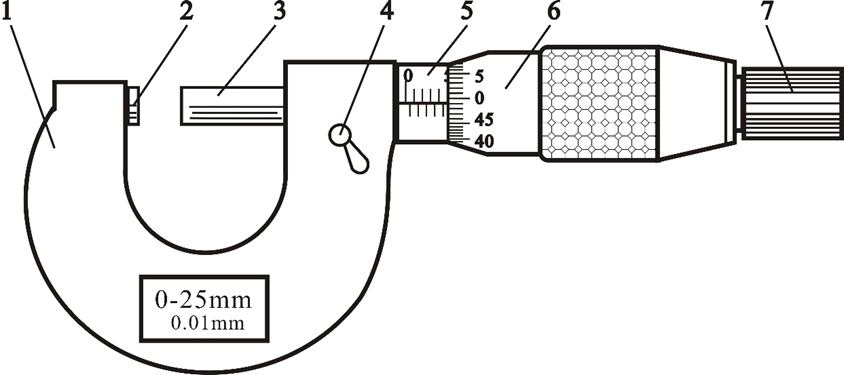

1.尺架;2.测砧;3.测微螺杆;4.锁紧装置;5.固定套管;6.微分筒;7.测力装置

1.测量方法。测量时，当测量面与待测物快接触时，应小心旋转测力装置，使测量面轻轻地和待测物接触，直到发出3声“咔咔”的响声后，就可以进行读数。

2.读数方法。读数时，先由微分筒棱边的固定套管上读出整毫米数和半毫米数，再从微分筒上读出0.5mm以内部分，还要估读到0.001mm位。即：

待测尺寸=固定套管上读数+微分筒上读数（含估读位）

3.零点读数。轻轻转动测力装置，使测杆和测砧的测量面接触，若微分筒的零刻度线与固定套管上水平线对准，同时微分筒的棱边与固定套管的零刻度线重合，这时螺旋测微计零点读数为0.000mm。若微分筒的零刻度线在固定套管的水平线之下，零点读数取正值(+0.013mm)，如图4-1-6（b）；若微分筒的零刻度线在固定套管的水平线之上，零点读数取负值(–0.008mm)，如图4-1-6（c）。

（+0.013mm）     (–0.008mm)

4.注意事项。使用完毕，应使两测量面之间留出一定间隙，可防止因热胀而损坏螺纹，并将螺旋测微计放入量具盒内。
