任务1(单线圈)
测量并描绘通电线圈轴线及径向上磁场分布。
1通电单线圈轴向磁场分布测量（利用励磁线圈1产生磁场）

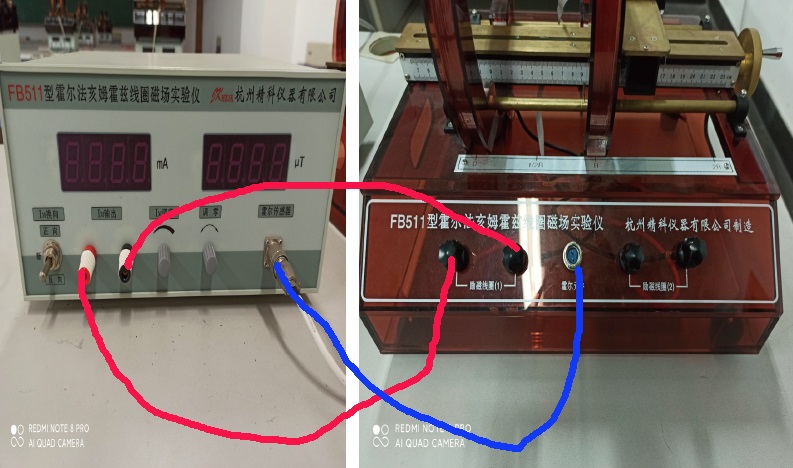

线路连接：如图所示，接励磁线圈（1）进行测量。
步骤：

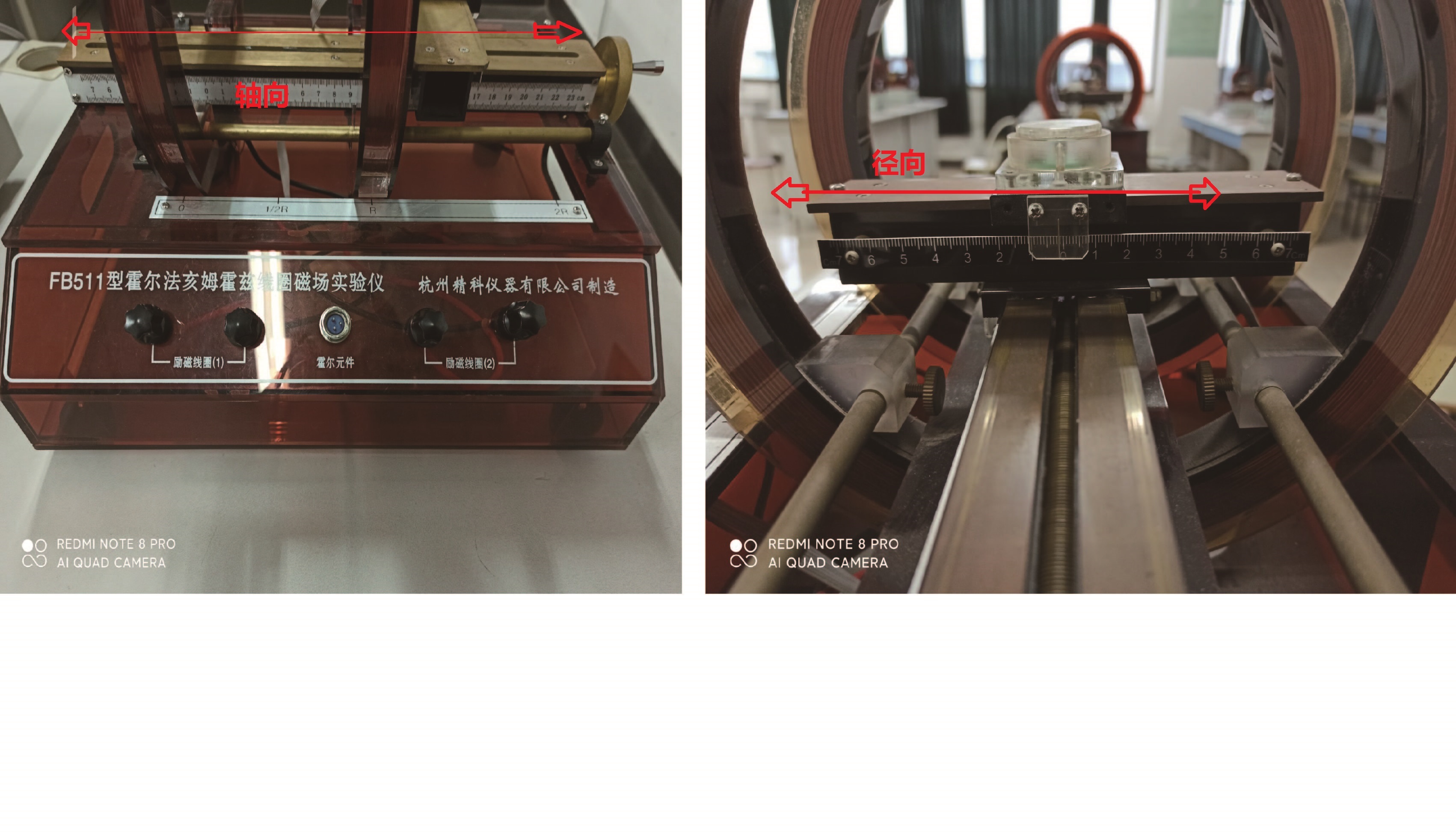

• 将霍尔片放置在初始位置。（径向初始坐标为0，轴向初始坐标为-5）
• 连接好线路，Im换向开关处于“断”状态，对磁场显示进行调零。
• 将Im换向开关拨到“正向”状态，励磁电流调节到400mA。
• 在每一个测量点“正向”“反向”状态各测量一次。
• 数据表格1
| x (cm) | -5.0 | -4.0 | -3.0 | -2.0 | -1.0 | 0.0 | 1.0 | 2.0 | 3.0 | 4.0 | 5.0 |
| B1 (μT) （+） | |||||||||||
| B2 (μT) （-） | |||||||||||
| B(μT) |
2通电单线圈径向磁场分布测量（利用励磁线圈1产生磁场）
线路连接：如图所示，接励磁线圈（1）进行测量。
步骤：
• 将霍尔片放置在初始位置。（径向初始坐标为0，轴向初始坐标为0）
• 连接好线路，Im换向开关处于“断”状态，对磁场显示进行调零。
• 将Im换向开关拨到“正向”状态，励磁电流调节到400mA。
• 在每一个测量点“正向”“反向”状态各测量一次。
• 数据表格2
| x (cm) | -5.0 | -4.0 | -3.0 | -2.0 | -1.0 | 0.0 | 1.0 | 2.0 | 3.0 | 4.0 | 5.0 |
| B1 (μT) （+） | |||||||||||
| B2 (μT) （-） | |||||||||||
| B(μT) |
任务2（双线圈）
测量并描绘通电亥姆赫兹线圈（双线圈）轴线磁场分布。
在任务1的基础上，将励磁线圈（2）也接入电流，两个励磁线圈串联且保持电流同方向(径向初始坐标为0)。测量方法与此前相同，每个测量点“正向”“反向”状态各测量一次。
3）测量通电亥姆赫兹轴线上磁场分布
| x (cm) | -5.0 | -4.0 | -3.0 | -2.0 | -1.0 | 0.0 | 1.0 | 2.0 | 3.0 |
| B1 (μT) （+） | |||||||||
| B2 (μT) （-） | |||||||||
| B(μT) | |||||||||
| x (cm) | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 |
| B1 (μT) （+） | |||||||||
| B2 (mT) （-） | |||||||||
| B(μT) | |||||||||
| x (cm) | 13.0 | 14.0 | 15.0 | 16.0 | |||||
| B1 (μT) （+） | |||||||||
| B2 (μT) （-） | |||||||||
| B(μT) |
